水暖電設計過程中，統計CAD圖紙中用到的所有零部件是設計師需要完成的最后一個工作。傳統的人工統計不僅十分費時費力，且容易出錯，而一個小零件出現遺漏或錯誤，都會影響到整個工程的質量和進度。對此，中望CAD水暖電提供有智能的材料統計功能，只需一個命令即可快速完成所用零部件的統計，并自動生成清晰的材料表，幫助設計師高效準確地完成材料統計。

中望CAD水暖電在菜單欄中提供了多個【材料統計】命令的入口，如下圖所示。設計師也可以在命令行中輸入“CLTJ”，啟動此命令。

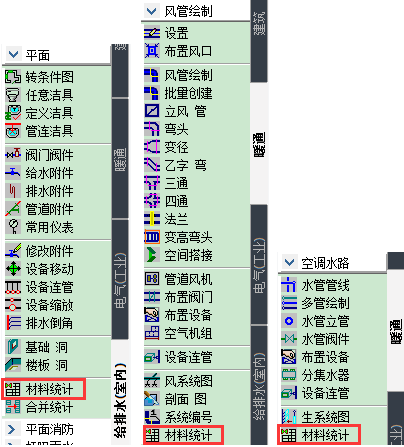

圖/中望CAD水暖電菜單欄中的材料統計功能

輸入命令后，系統彈出“材料統計”對話框，設計師可以按實際需求選擇統計內容和統計范圍，且可根據具體要求對表格進行文字樣式、文字高度、統計精度、表格高度等參數設置。此外，中望CAD水暖電還提供了“按編號統計通風、除塵風管”“按材料厚度統計表面積”等選項，滿足了設計師不同的統計要求。

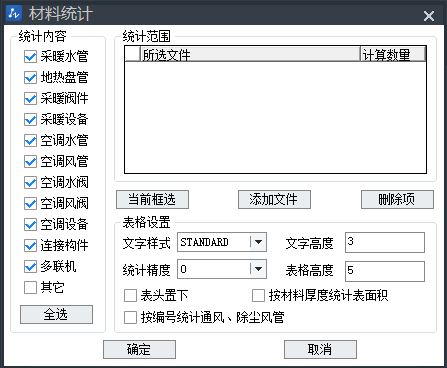

圖/中望CAD水暖電材料統計對話框

點取命令后，命令行提示：請選擇要統計的內容后按確定[選取閉合PLINE(P)]<整張圖>:

直接在圖面上點擊鼠標右鍵即可選擇整張圖紙；

如只需統計圖紙的其中一部分內容，則可點擊對話框中的【當前框選】按鍵，框選要統計的圖面。

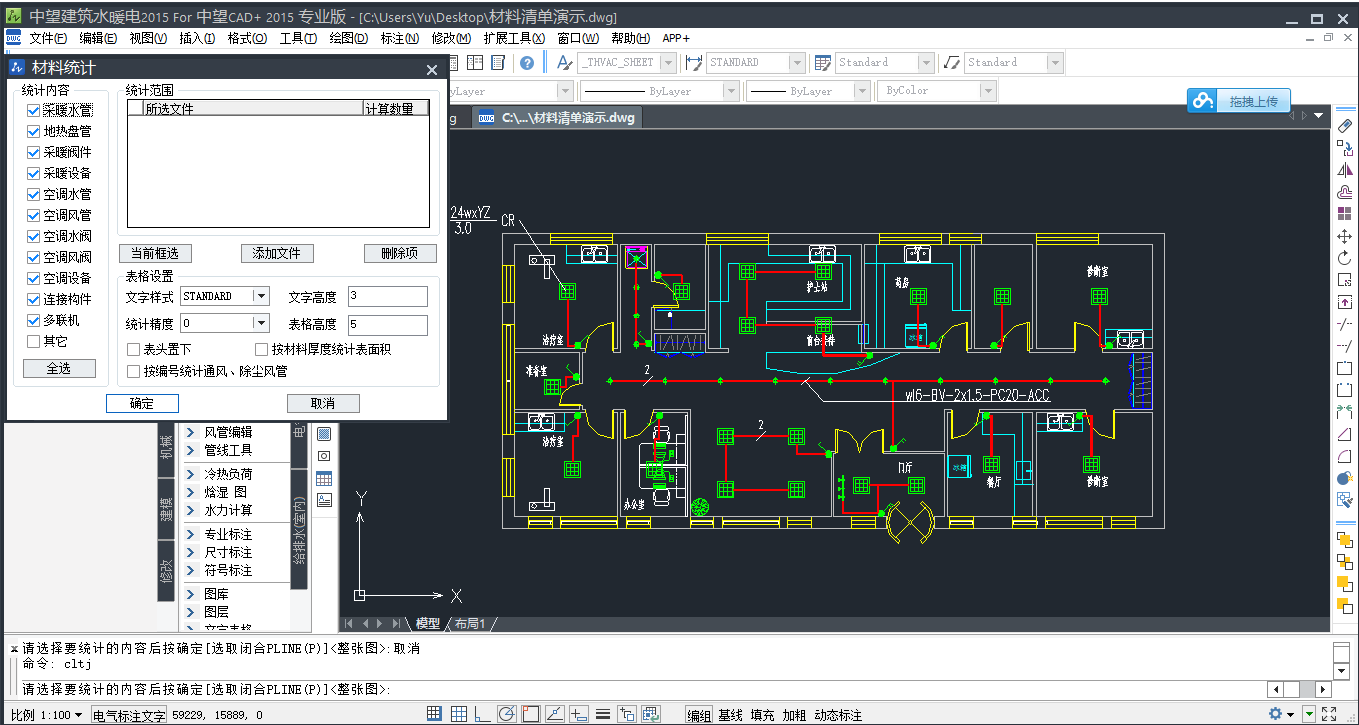

圖/中望CAD水暖電材料統計選擇統計內容

選定好統計范圍后，設計師將鼠標移到合適插入材料表的地方單擊，軟件就會自動生成完整的材料統計表格了，包含了所需零部件的名稱、規格、單位及數量等內容信息，非常快捷。

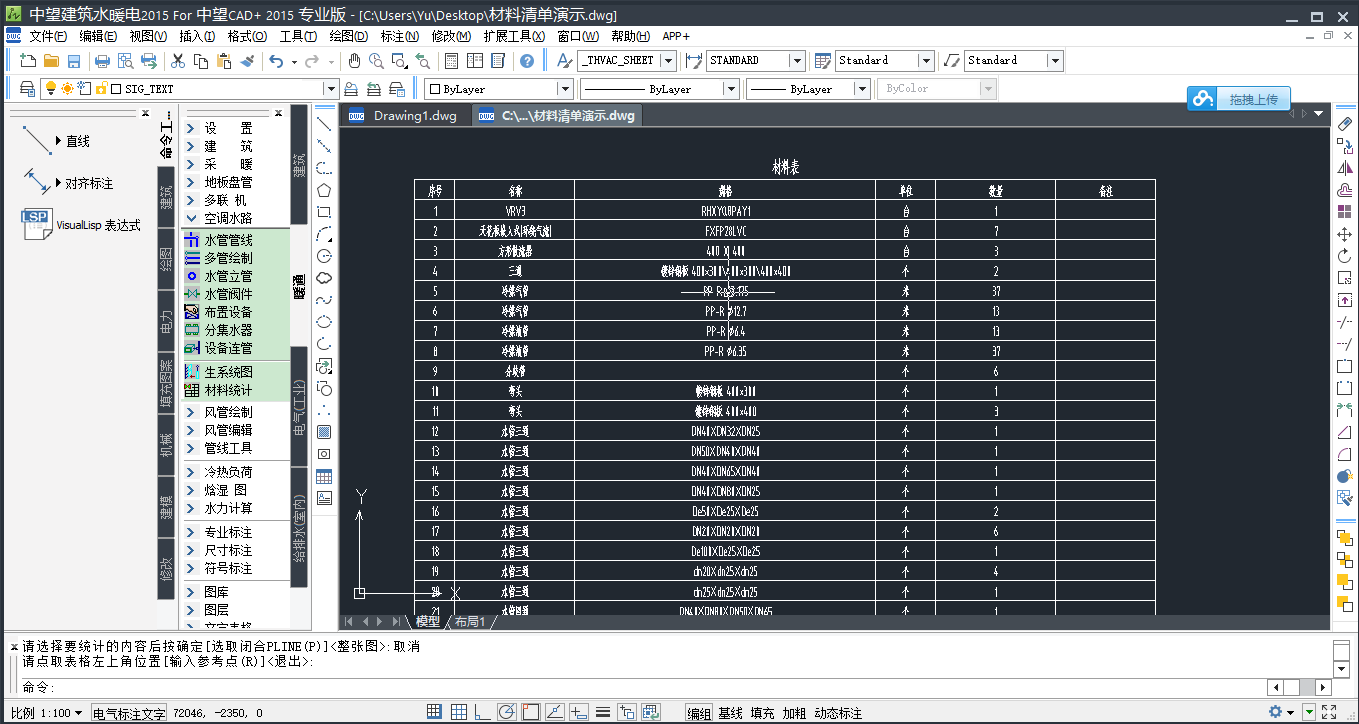

圖/中望CAD水暖電自動生成的材料統計表

小結：中望CAD水暖電簡化了繁瑣易錯的材料統計操作，使原本可能需要好幾個小時甚至是一兩天的工作，通過【材料統計】命令瞬間可以完成，有效地幫助設計師節省手動統計的時間，大幅提高了工作效率。
