機械設計中，通常會繪制非常多精密且復雜的零件圖，設計師需要進行縮放來查看一些局部圖形的具體內容。而頻繁的縮放操作不僅降低繪圖效率，而且容易造成眼睛疲勞。最新的中望CAD機械版2018就具備了人性化的局部詳圖功能，設計師僅需一步操作就能快速對零件進行局部放大，并且放大的局部圖紙可隨意放在該零件的旁邊，使該內容的展示更加直觀。

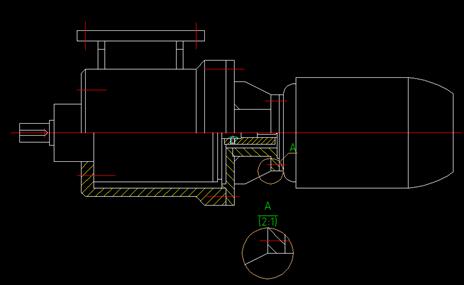

圖/局部詳圖
傳統的圖紙局部放大，設計師需要先將要展示的部分復制一份，然后利用縮放功能得到所需要的效果，擺放在該零件的一側。該種方式操作步驟繁多，且容易漏掉關鍵內容。而在中望cad機械版2018中，利用局部詳圖功能就可快速得到局部放大對象，幫助設計師提高設計效率與質量。

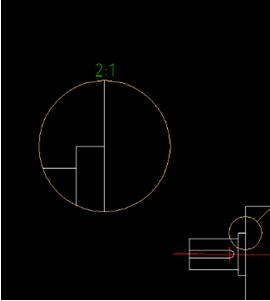

圖/啟動局部詳圖功能
局部詳圖功能的使用非常簡單便捷。設計師只需在菜單文件中依次選擇【機械】—【創建圖紙】—【局部詳圖】，即可啟動該命令。選擇需要放大的零件內容，系統默認是以圓形展示，設計師也可以根據要求選擇【矩形】展示。在確定樣式之后，系統自動彈出【局部視圖符號】對話框，設計師可設置比例顯示、視圖名稱、局部視圖邊界、文字、樣式等。

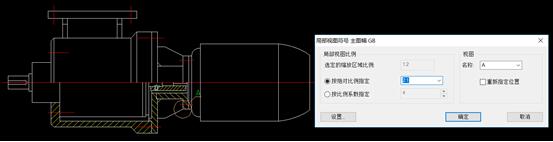

圖/局部詳圖設置對話框

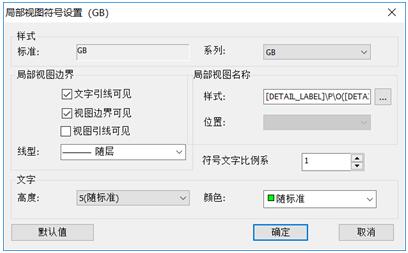

圖/符號設置

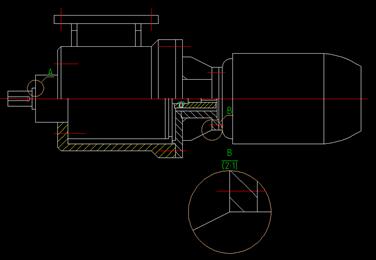

通過中望CAD機械版的局部詳圖功能得到的局部的放大圖顯示內容的準確性更高，無論是線框、字體甚至是標注都可以一步顯示，有效避免丟失對象的情況發生。同時，局部詳圖還支持重生成方式，當原圖的形狀、尺寸、比例發生改變后，執行重生成，放大的詳圖將同步顯示修改后的圖形，從而有效提高了繪圖效率和設計質量。
馬上下載中望CAD機械版2018：http://www.vthen.com/product/mech.html
