CAD打印紙張ISO/ISO Full Bleed/ISO expand的區別是什么

在CAD打印或?qū)С鯬DF時，你是否也曾面對“ISO”、“ISO Full Bleed”和“ISO Expand”這幾個紙張選項感到困惑？隨意選擇一個，經常導致打印出來的圖框顯示不全、線型比例錯誤，或是重要的尺寸“跑”到了紙張外面，不得不返工重打。

這三個看似相似的選項，實則決定了圖紙輸出的最終范圍和精確性。選擇錯誤，輕則影響美觀，重則導致信息缺失，造成工程誤解。本文將為您徹底剖析ISO、ISO Full Bleed與ISO Expand三大紙張標準的核心區別，助您下次打印時做出準確無誤的選擇，完美呈現每一張?jiān)O(shè)計成果。

問題描述：

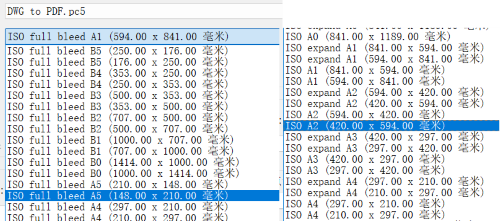

打印出圖時，選擇紙張會看到同一個尺寸的圖有三個描述，如下圖。ISO 、ISO Full Bleed、ISO expand紙張有什么區別呢？

解決方案：

1.三種圖框圖紙大小完全一樣，區別為默認頁邊距設置不同。下面以A3圖紙舉例。

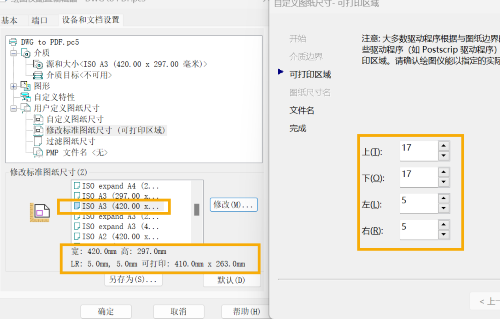

2.【ISO A3】為國際標準圖框，參數如下：
寬： 420mm   高：297mm
頁邊距上：17mm 下：17mm 左：5mm 右：5mm
可打印區域：410mm*263mm

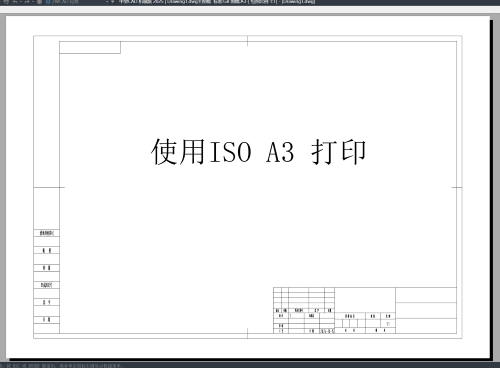

打印預覽時效果如下：

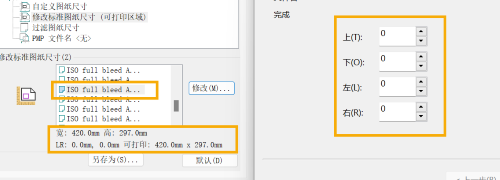

3.【ISO Full Bleed A3】直譯為全出血打印，指的是無邊距打印，參數如下：
寬： 420mm   高：297mm
頁邊距上：0mm 下：0mm 左：0mm 右：0mm
可打印區域：420mm*297mm

打印預覽時效果如下：

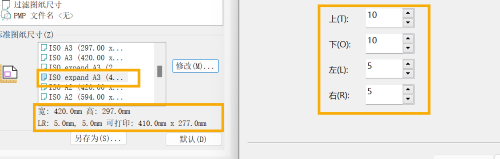

4.【ISO expand A3】是在ISO A3的基礎上進行擴展的有邊距打印，參數如下：
寬： 420mm   高：297mm
頁邊距上：10mm 下：10mm 左：5mm 右：5mm
可打印區域：410mm*277mm

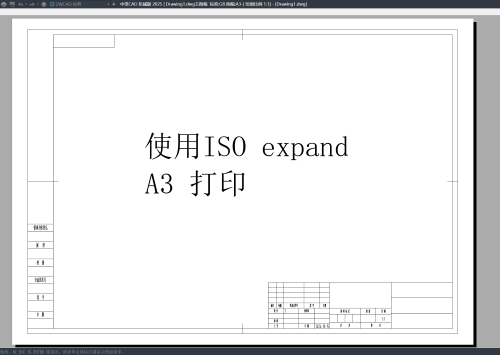

打印預覽時效果如下：

總結：【ISO A3】可打印區域最小，需要無邊距打印的可以選擇【ISO Full Bleed A3】。
