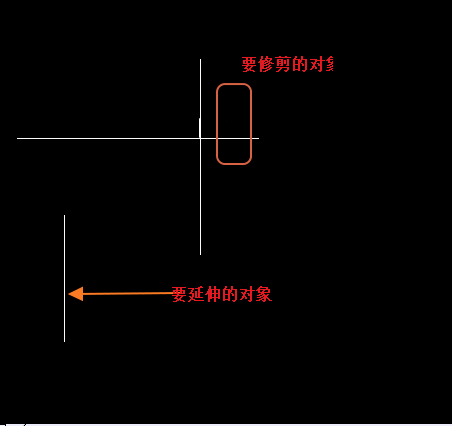

CAD的修剪與延伸命令是經常使用到的命令，特別是對于線段來說，在草圖的完善過程中，我們經常要將各個線段延伸、修剪，確定圖紙是一個美觀的、正確的設計圖。而且修剪和延伸的命令是非常密切的，我們可以在修剪延伸命令中按住“shift”進行轉換。以方便快速的對邊角的線段進行編輯。我們將下面一個三條線段的草圖作為簡單的例子。右上角的是要修剪的命令。左下角的要用到延伸。

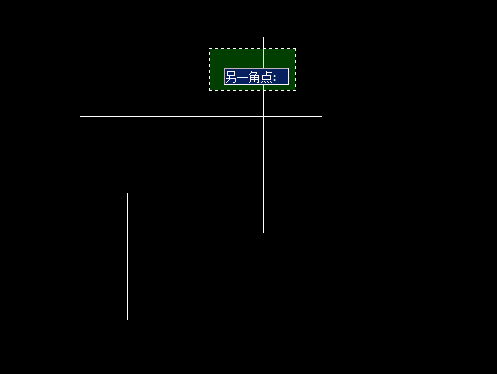

我們輸入修剪快速命令符“TR”。然后選擇要修建的線段，再之后選擇窗交工具，將上面圈出來的線段選擇，回車確定，這樣，圈出來的線段就被修剪掉了。

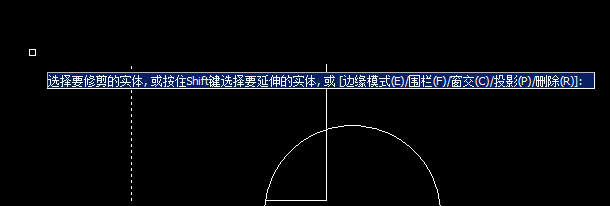

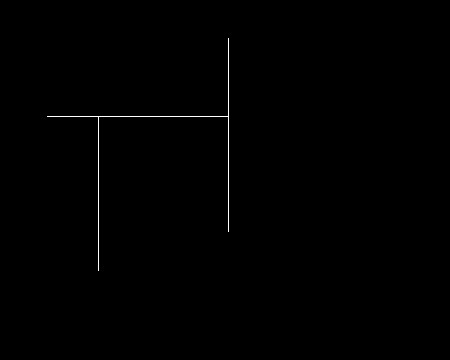

這時，我們可以根據提示，一直按住shift，選擇要延伸的線段，點擊，可以看到，線段已經主動的延伸到與水平直線相交。也可以輸入命令符“EXTEND”來執行延伸命令。
