關于cad渲染，材質球的四種貼圖--漫射貼圖、反射貼圖、不透明貼圖、凹凸貼圖
一、 先說漫射貼圖。
理解——把一張圖片的外觀效果真實的體現在模型上，這就是漫射貼圖。
如圖示：
（圖1）
此為百度的一張圖片
我們采用漫射貼圖，加載這張圖片
（圖2）
cad里面的效果【未渲染】
圖（3）

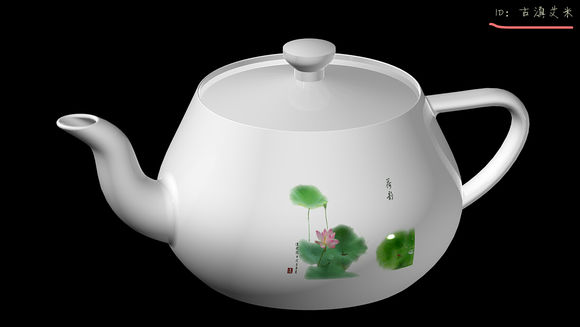

渲染效果：
圖（4）
二、反射貼圖——一般用于金屬材質的使用。
不銹鋼一般的反射貼圖
圖5
示例：設置高級金屬材質參數，添加反射貼圖：
圖6

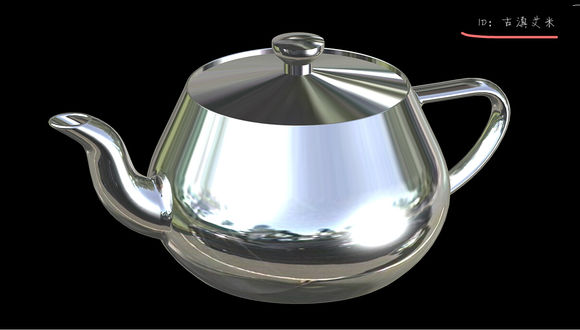

渲染
圖7
三、不透明貼圖，這個貼圖一般和漫射貼圖一起使用，之前的蘋果里面用的就是。
一般的不透明貼圖使用，都是建立一個面域，然后設置一個材質，最后出來的渲染結果就是圖片的效果

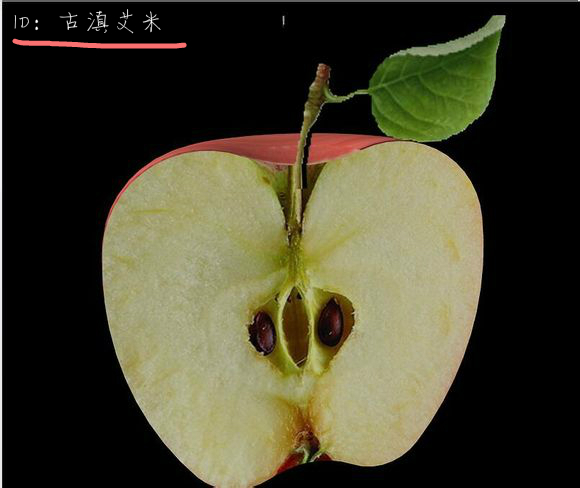

示例：此圖中，葉子部分為外來的圖片
圖8
葉子是外來的圖片
材質球設置：
圖9
圖片的位置：
圖10
圖11
四、凹凸貼圖，把圖案的效果賦予模型一個凹凸的效果

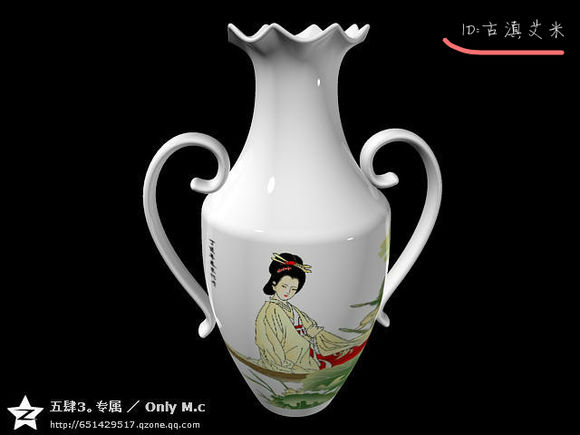

漫射貼圖效果
圖12
浮雕效果--凹凸貼圖的效果
圖13
這就是凹凸貼圖
設置材質球：
圖14

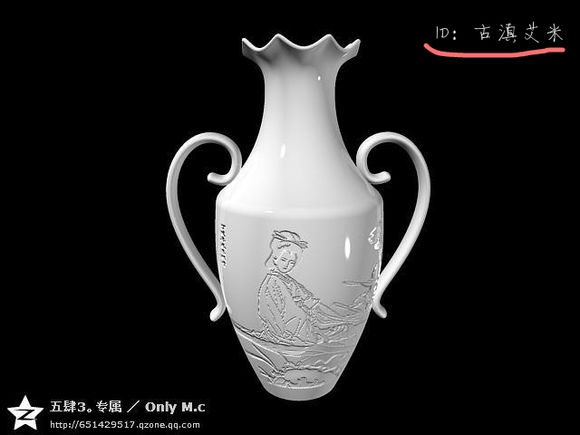

渲染一下
圖15
