CAD能創建邊數為3到1024的等邊多邊形，畫圖時可以選擇內接圓方式或外切圓 式，一般我們用直接輸入邊長的數值或選擇端點的方式完成。

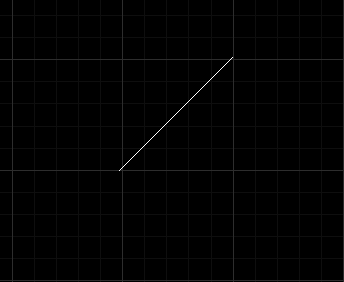

實際上，我們還可以通過指定多邊形某條邊的兩個端點來繪制，這特別適用于已畫出一部分圖形的情況下，這就要用到“Polygon”命令中的“Edge”參數了，當我們在點擊“多邊形”按鈕或輸入“Polygon”命令后，首先需要根據提示輸入多邊形的邊數，接下來就要選擇“Edge”參數，然后捕捉兩個端點就可以完成多邊形的繪制，這樣可以大大節省作圖時間

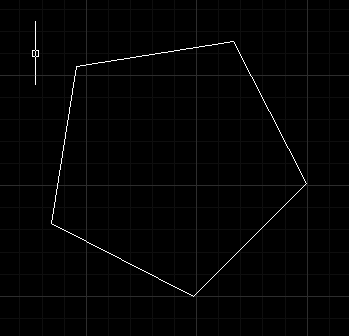

如下圖的五邊形，我們根據一條已經存在的邊繪制，可以很快的繪制完成，節省時間。
