CAD如何快速繪制樓梯
在繪制樓梯剖面圖時，我們常常卡在踏板高度、樓梯級數的計算中，千辛萬苦計算出了數據還要通過陣列的方式繪制梯段。其實我們可以通過一個中望CAD的擴展工具來高效繪制梯段。
啟動命令方法： 菜單命令：擴展工具—編輯工具—多重復制

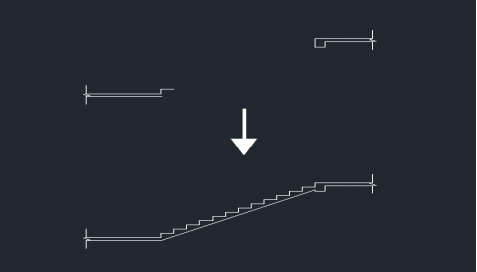

【實戰】CAD如何快速繪制樓梯
1、點擊菜單【擴展工具】>【編輯工具】>【多重復制】，執行多重復制命令，選擇其中一踏步回車。
2、基點選擇踏步左上角端點，回車。
3、命令行提示：
第二點或[重復(最后)(R)/間距(D)/計算(M)/陣列(動態)(A)/取消(U)]<退出(E)>
輸入“M”
4、測量終點選擇梯段終點。
5、每份復制之間的距離，選擇踏步的左下端點到右上端點。
6、系統自動計算完成，快速繪制樓梯便完成了
