CAD 3D陣列怎么用
3DARRAY命令是二維ARRAY命令的3D版本，通過這個命令，用戶可以在三維空間中創建對象的矩形或環形陣列。
【實戰】3DARRAY命令使用
命令行：_3darray
選擇對象：找到1個
選擇對象： //按Enter鍵
輸入陣列類型[矩形（R）/環形（P）]<矩形>： //指定矩形陣列
輸入行數：2 //輸入行數，列的方向平行于X軸
輸入列數：3 //輸入列數，列的方向平行于Y軸
輸入層數：3 //指定層數，層數表示沿Z軸方向分布數目
指定行間距：50 //輸入行間距，如果輸入負值，陣列方向將沿Z軸反方向
指定列間距：80 //輸入列間距，如果輸入負值，陣列方向將沿Z軸反方向
指定層間距： 120 //輸入層間距，如果輸入負值，陣列方向將沿Z軸反方向

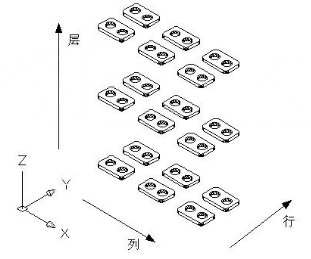

啟動HIDE命令，結果如下圖
如果選擇“環形（P）”選項，能建立環形陣列，命令行提示如下：
輸入陣列中的項目數目：6 //輸入環形陣列數目
指定要填充的角度（+=逆時針，--順時針）<360>: //輸入陣列角度值
旋轉陣列對象？[是（Y）/否（N）]<是>： //按Enter鍵，則陣列的同時還旋轉對象
指定陣列的中心點： //指定旋轉軸的第一點A，如下圖所示
指定旋轉軸上的第二點： //指定旋轉軸的第二點B
三維陣列
環形陣列
