我們?cè)?a href="http://www.vthen.com/" target="_blank">CAD使用過程中，需要在面圖上描繪一些不軌者的圖形，或者是我們自己設計一個簽名，如果用直線或者多線段的命令太費勁，我們不僅畫起來不得心應手，還要不停的回車確定我們的坐標點，我們不禁會想要問一句，CAD是否提供了隨手畫的功能呢？


答案是肯定的。雖然這個命令我們?cè)诓藛沃姓也坏剑?a href="http://www.vthen.com/" target="_blank">中望CAD一直這個命令。那就是SKETCH(草圖; 素描)。CAD的徒手畫就是根據光標的移動繪制的一系列連續的線段。


徒手畫由多條直線段所組成，在開始繪圖之前，必須設置最短線段的長度，也就是命令提示的“記錄增量”。紀錄增強卻小越短，草圖就越精確，但太短的線段會大幅增加文件的大小。，默認值是1，自己可以根據描繪精度的需要進行設置，也可以直接在圖中拾取一段長度作為記錄增量。


徒手畫的基本操作步驟

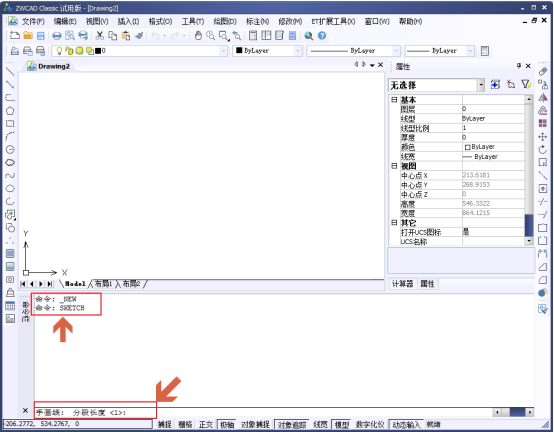

1.我們打開中望CAD，在命令行中輸入SKETCH，回車。



2.設置記錄增量，也就是基本線段長度。可以輸入長度值，也可以在圖中拾取。


3.單擊，指定起點，開始描繪。


4.移動光標，繪制暫時的徒手描繪草圖。


5. 單擊，相當于提筆停止描繪。




再次單擊可以繼續繪制其他圖形，如果繪制錯誤，可以輸入E后移動光標擦除剛繪制的線段。輸入R(記錄)或回車可以結束繪制并將繪制的圖形保留在圖中。


　　要想用好此功能，除了要了解命令的每個參數的作用和使用方法外，最重要的是掌握如何控制鼠標，有興趣的可以自己試試。
