在做建筑工程類施工圖的時候，需要標注圖名和構件等，用直線加文字又顯得凌亂不整齊，也不方便。其實是可以以插入塊的形式插入這些標注，快捷的同時圖面也整潔不少。下面我以制作圖名為例。
1.制作可編輯的文字，包括圖名及繪圖比例。輸入att,出現如下界面。字體選好，填寫三個空格，點擊確定。
2. 制作好的圖名是一個塊

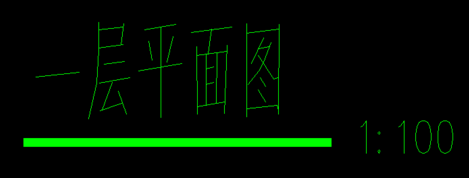

3. 復制圖名，字高通過“ctrl+1"修改，在圖名下用多段線（pl）畫成我們常見的圖名形式。
4. 把這些東西制作成塊（快捷鍵b)，拾取點選擇最左邊的一點。
5. 點擊確定后出現了編輯屬性的對話框，兩個隨便填。變成塊以后雙擊就可以改的。
6. 編輯塊（快捷鍵be），選擇“參數”里的線性，畫出拉伸的軌跡。
7. 在“動作”里選擇拉伸，畫個矩形的框，如圖，圖示選擇對象時，選擇下劃線和繪圖比例。
8. 保存塊定義，選擇塊時出現的小三角形表示拉伸按鈕，往左或右拉伸。上面的圖名是原始的，下面的圖名是拉伸后的。
以上，是我們提供的解決方案。
