1、使用定點設備
在CAD中的定點設備是指具有兩個或兩個以上按鈕的外接設備，例如雙鍵或三鍵鼠標、光電數字繪圖筆等等。在雙鍵鼠標上，左鍵通常稱為拾取鍵，可用于指定位置、指定編輯對象、選擇菜單選項、對話框按鈕和字段等。而右鍵的作用則取決于當時所執行的操作，如顯示快捷菜單、結束正在執行中的命令等。在繪圖區域中移動十字光標時，在狀態欄中就會動態更新X和Y坐標位置，當移至合適的位置之后，單擊鼠標左鍵（拾取鍵）即可指定點的位置。
對于現在普遍使用的滑輪鼠標，它可支持的功能就更為強大。用戶可在不使用CAD任何命令的前提下，使用滑輪縮放和平移視圖。例如向前轉動滑輪，可放大視圖；而向后轉動滑輪則可縮小視圖。
2、輸入坐標值
使用定點設備確定點的位置相對于精確繪圖顯得較為隨意，那么在命令行中通過鍵盤輸入坐標值來確定點的位置更能滿足高精度繪圖任務的需求。通過鍵盤在命令行中輸入精確的數值，可以指定一個二維點的坐標值。用戶可以使用絕對坐標和相對坐標兩種方式輸入二維坐標。
2.1 絕對坐標
絕對坐標是指相對于當前坐標系統原點的坐標。當用戶以絕對坐標輸入一個二維點時，可以采用笛卡爾坐標或極坐標形式。 1. 笛卡爾坐標 該坐標系有三個軸，即X、Y和Z軸。輸入坐標值時，需要指示沿X、Y和Z軸相對于坐標系原點（0,0,0）的距離以及方向（正或負）。
當在二維空間也就是在XY平面中確定點的位置時，笛卡爾坐標的X值表示沿水平軸以當前單位表示的距離，正值表示在正方向上的距離，而負值表示在負方向上的距離；Y值表示沿垂直軸以當前單位表示的距離。用戶需要輸入點的X和Y坐標值，并且在這兩個值之間要用英文逗號隔開。
接下來將通過笛卡爾坐標繪制一條從X值為-10、Y值為5的位置開始，到端點（20,10）處結束的線段。
（1）在“繪圖”工具欄中單擊“直線”按鈕，然后根據命令行提示進行操作。
命令: line
指定第一點: #-10,5 //輸入絕對坐標值，按鍵指定直線的第一點。
指定下一點或 [放棄(U)]: #20,10 //輸入絕對坐標值，按鍵指定直線的第二點。
指定下一點或 [放棄(U)]: //按鍵結束命令

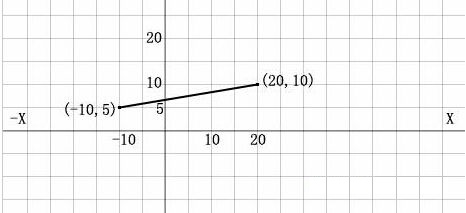

（2）所創建直線的位置如圖2-16所示。
圖2-16
