一、點命令（PO）：在繪圖中起輔助作用。
繪制方式:
1. 直接在繪圖工具欄上點擊點按紐
2. 在繪圖菜單下單擊點命令
3. 直接在命令中輸入快捷鍵PO
繪圖菜單 -- 點
單點S：一次只能畫一個點
多點P：一次可畫多個點，左擊加點，ESC停止
定數等分D：選擇對象后，設置數目
定距等分M：選擇對象后，指定線段長度

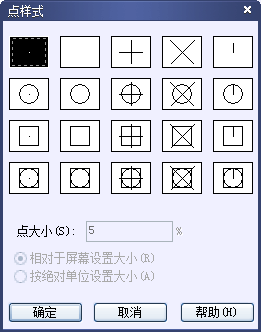

設置點的樣式方法：“格式”菜單→點樣式命令
在此對話框中可以選擇點的樣式，設定點大小。
相對于屏幕設置大小：當滾動滾軸時，點大小隨屏幕分辨率大小而改變。
按相對單位設置大小：點大小不會改變。
注：在同一圖層中，點的樣式必須是統一的，不能出現不同的點。

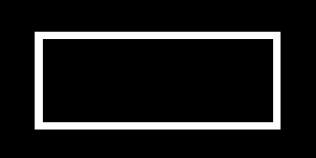

二、矩形命令（REC）
繪圖命令 CAD基礎教程
繪制矩形的步驟
方法:在命令行內輸入命令的快捷鍵為Rec,確定,用鼠標在鍵在操作窗口中指定第一角點,并拖動鼠標,在命令行內輸入@X,Y 確定
X為矩形在水平方向上的距離
Y指矩形在垂直方向上的距離
指定第一點 -- 如在拖出一個點后按D -- 確定這時會使用尺寸方法創建矩形方法
按完D后確定，輸入矩形的長度和寬度， -- 指定另外一個角將這一點定位在矩形的內部
不指定第一點直接點擊C確定，指定矩形的第一個倒角距離和指定矩形的第二個倒角距離，便可出來一個帶有倒角現象的矩離。
不指定第一點而直接點擊F確定，指定矩形的圓角半徑，便可出現一個有圓角的矩形
寬度，在不指定第一點時直接點擊W確定，指定矩形的線寬粗細。便可出現一個有粗細的矩形。
厚度，自身的厚度，相當于長方體的高度。
標高，提升物體。
三、正多邊形命令（POL）:它是具有3到1024條等長邊的閉合多段線創建，特點為每個邊都相等。
繪制方式:
1.直接在繪圖工具欄上點擊正多邊形按紐
2.在繪圖菜單下單擊正多邊形命令
3.直接在命令中輸入快捷鍵POL
繪制正多邊形的步驟：
繪制內接正多形方法：為先在命令欄中輸入快捷鍵為POL，在命令欄中輸入邊數，指定正多邊形的中心，輸入i確定，再輸入半徑長度
注：“內接于圓”表示繪制的多邊形將內接于假想的圓。
繪制外切正多形方法：先在命令欄中輸入快捷鍵為POL，在命令欄中輸入邊數，指定正多邊形的中心，輸入C確定，現輸入半徑長度
注：“外切于圓”表示繪制的多邊形將外切于假想的圓。
通過指定一條邊繪制正多邊形的方法：在命令中輸入快捷鍵為POL，在命令欄中輸入邊數，輸入E，指定正多邊線段的起點，指定正多邊線段的端點。
