當我們在CAD中遇到四個點讓我們繪制出橢圓形，我們能怎么繪制呢？ 我們看看下圖的繪制步驟是否能幫助大家。

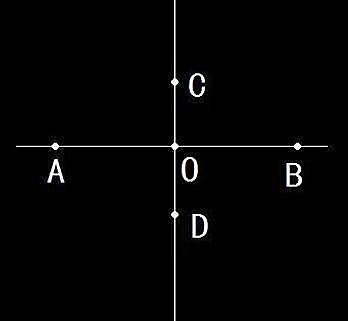

1、做垂直相交的兩條直線，在上面確定A、B、C、D、O五個點，AB為長軸，CD為短軸，O為中心點；

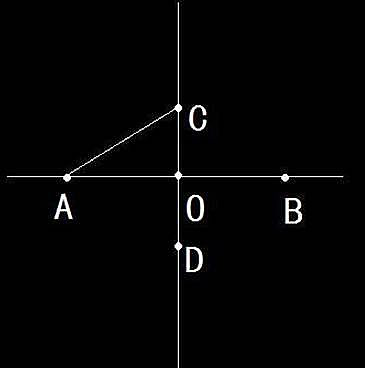

2、連接線段AC；

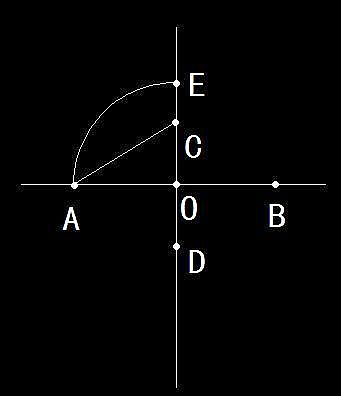

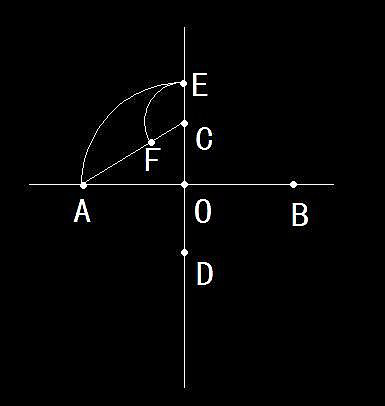

3、以O(shè)為圓心，OA的長為半徑畫圓，交CD線于E點；

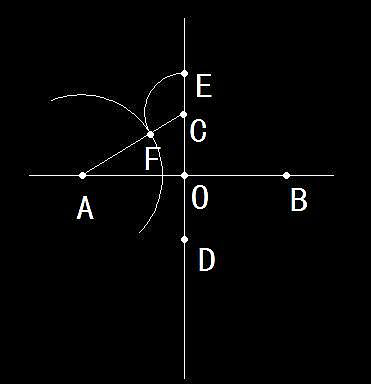

4、以C為圓心，CE的長為半徑畫圓，交AC線于F點；
5、以A為圓心，AF的長為半徑畫圓；

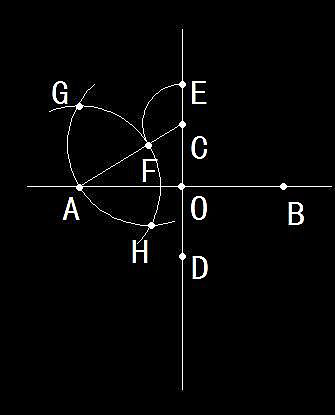

6、以F為圓心，AF的長為半徑畫圓，兩圓弧相交兩點G、H；

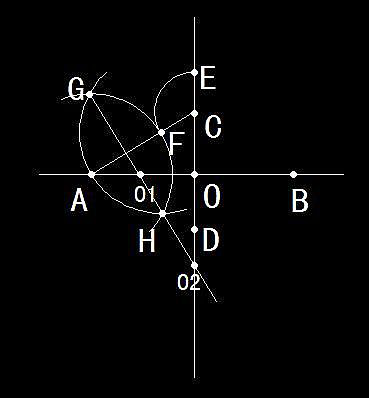

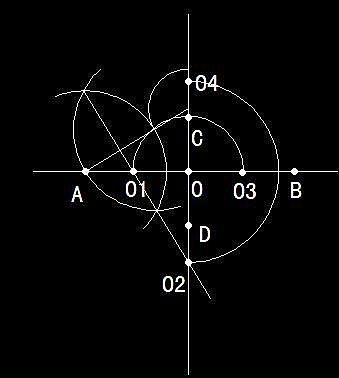

7、連接GH，交AB軸于O1點，交CD軸于O2點；

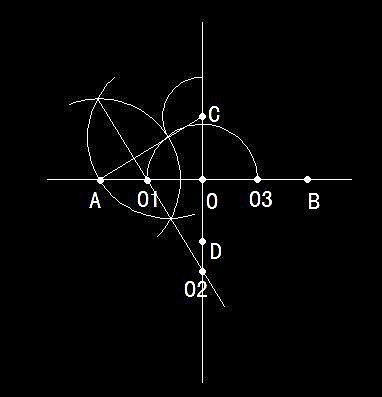

8．以O(shè)為圓心，OO1的長為半徑畫圓，交OB于O3點；
9、以O(shè)為圓心，OO2的長為半徑畫圓，交OB于O4點；

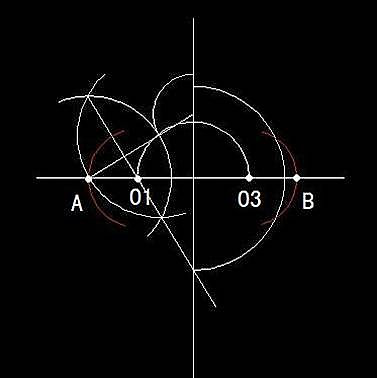

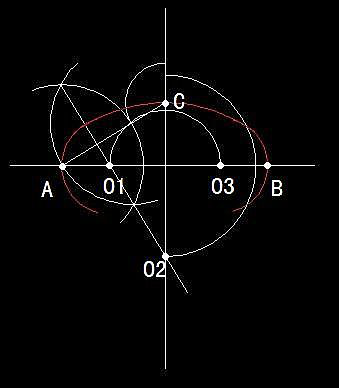

10、以O(shè)1為圓心，O1A的長為半徑畫圓；以O(shè)3為圓心，O3B的長為半徑畫圓；
11、以O(shè)2為圓心，O2C的長為半徑畫圓；

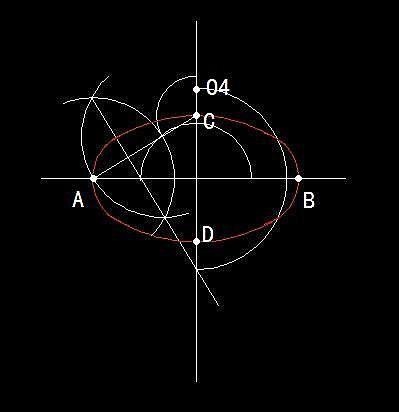

12、以O(shè)4為圓心，O4D的長為半徑畫圓。
