中望CAD在很多行業內都廣泛使用中，也有很多新手接觸中望CAD，在下面我們就講解一些中望CAD軟件使用的經驗的精華中的精華。大家可以參考參考，看是否能夠幫助到自己。
我們來看看如何對繪圖環境的設置
1. op或pr(options)繪圖環境設置
輸入命令：op或pr(options)回車，然后就出現如下對話框：

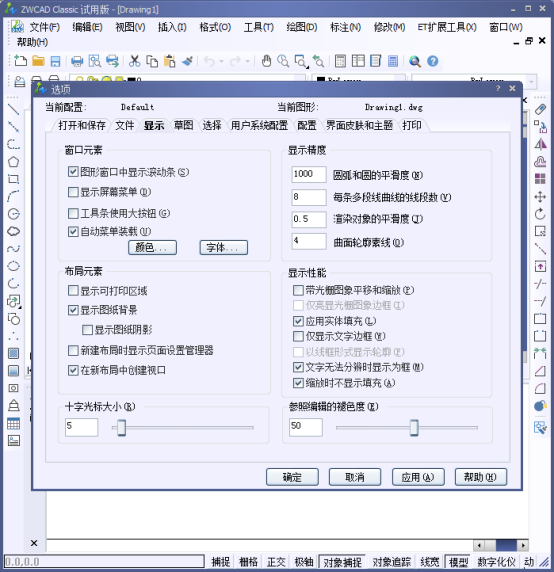

將圖示窗口元素之勾選去掉。目的是將繪圖區盡量最大化。
再將圖示十字光標大小100。目的是將光標最大化，有利于繪圖時自動對齊。
然后將圖示圓弧和圓的平滑度20000。如果您的計算機足夠快的話。否則請保持默認。第一項之數值改成最大值。

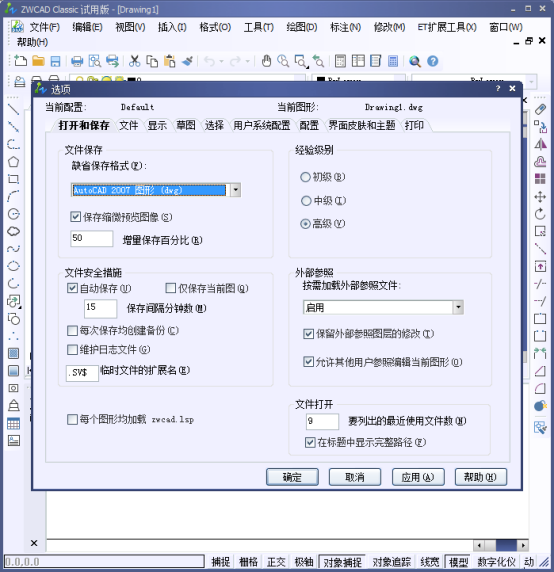

如下圖示另存為勾選后將在打開圖檔時能進行預覽。
其它選項請按自己的意愿設置。但還是盡量保持默認狀態較好。
需要說明的是：如果您懂得較多，將明白為什么要這樣設置；如果還沒有接觸到這一步，請按我所介紹的做下去，到了后面您將會明白。
2.為了將繪圖區盡量最大化，方便設計，請將工具條去掉大部分，只留下一行工具條即可（只需保留標注和對象特性工具條）。
不過，如果您不習慣自己輸入命令，習慣于點擊工具條來執行命令的話，您也可依自己的意愿。

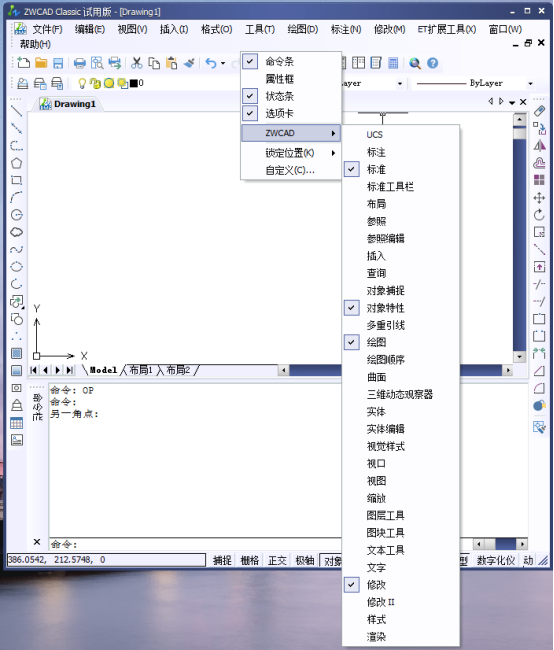

將繪圖區最大化有個小小的技巧：右擊任一工具條，即可彈出如下圖示：
3.打開正交ortho或按F8。一般來說，初始繪圖環境中，皆需打開正交，因為這樣可以提高設計之精確度，模式，可輸入命令。但是只有在特別需要自由繪制，而對精確度要求不高時，才將正交模式關閉。

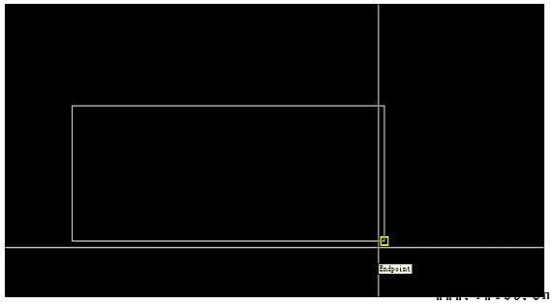

4.打開對象捕捉模式。如下圖示，這樣將設計時容易抓住關鍵點在設計時快捷得多。

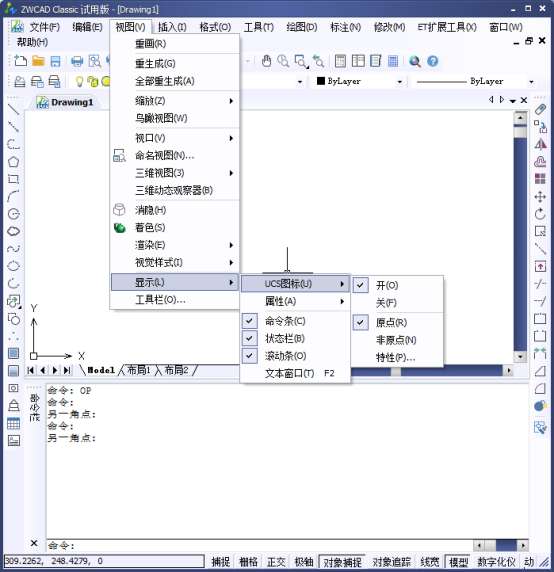

5.一個小技巧：當您不喜歡繪圖時出現坐標系，可以如下圖示將“開”勾選去掉即可將其關掉。

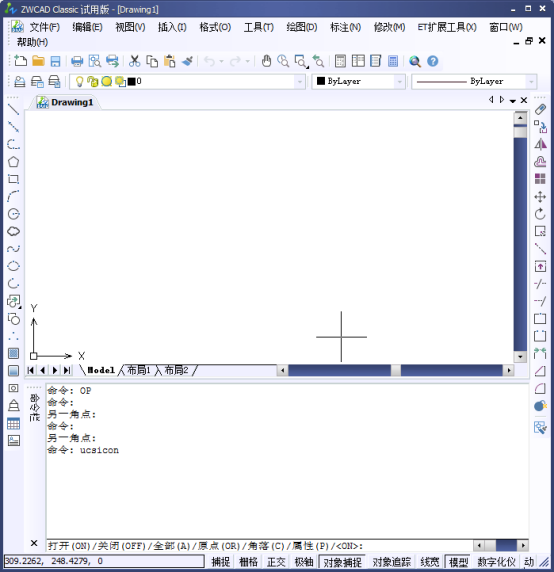

或者輸入ucsicon命令，然后再輸入on或off即可顯示或隱藏，如下圖示：

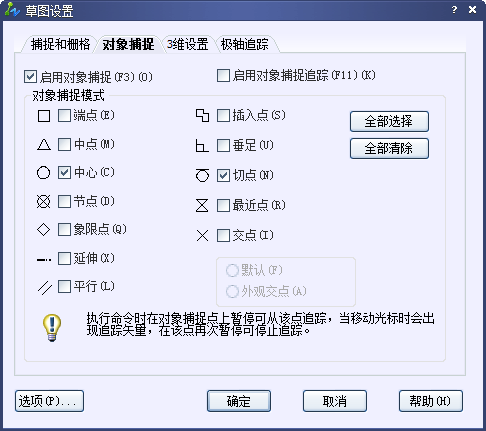

6.捕捉關鍵點設置，如下圖示：一般來說，只需設置端點（Endpoint）；中點（Midpoint）；圓心(Center)；象限點(Quadrant)；交點(Intersection)即可。其它只須在需要時再臨時運用即可。否則剛開始設置多了反而不方便。
7. 總結：以上簡單的幾點卻包括了一個高級CAD工程師對初始繪圖環境的設置方法，大家要結合自己的使用習慣和方式，調整自己的設置。
