CAD中的圖塊是由多個對象組成的集合并且具有塊名。通過建立圖塊，用戶可以將多個對象作為一個整體來進行操作。在中望CAD中，使用圖塊可以提高繪圖效率、節省存儲空間，同時還能方便與修改和重新定義塊。圖塊分為內部圖塊和外部圖塊，內部圖塊是存儲在圖形文件內部的塊，只能在存儲文件中使用，而不能在其他圖形文件中使用。外部圖塊則不依賴于當前的圖形，可在任意的圖形文件中調用并插入。本文介紹基準屬性塊的創建，主要運用到直線、圓、創建塊、屬性定義等命令。

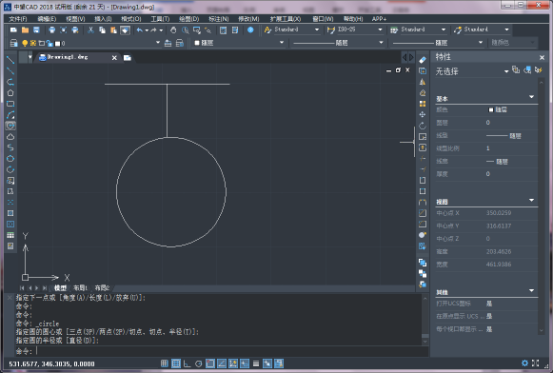

1.通過調用【L】、【C】命令繪制基準符號。

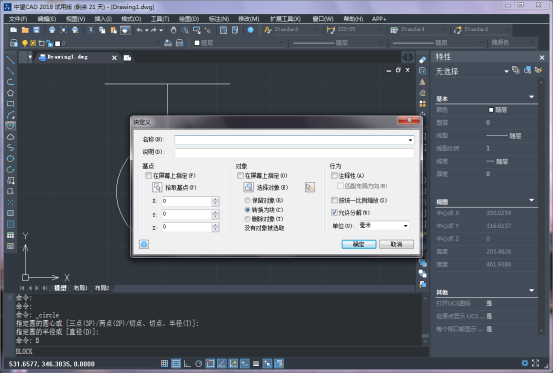

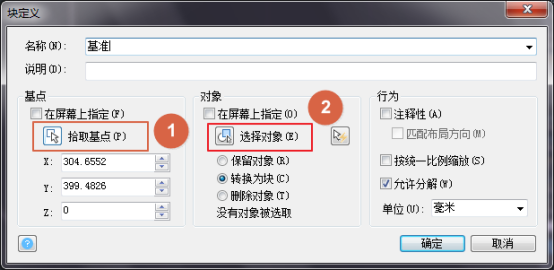

2.在命令行中輸入【B】命令，系統會彈出【塊定義】對話框。在【名稱】框中輸入【基準】字符，單擊【選擇點】按鈕，捕捉水平直線的中點；單擊【選擇對象】按鈕，拾取整個圖形對象。

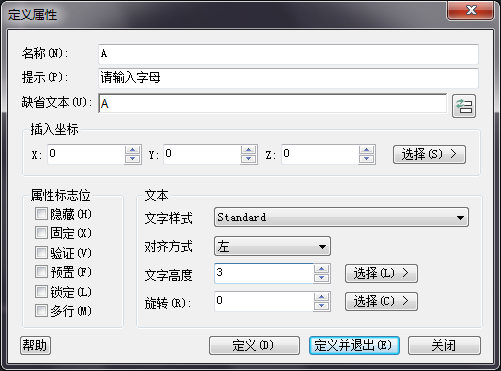

3.在【繪圖】選項卡中，單擊【塊】選項中的【定義屬性】按鈕，系統彈出【定義屬性】對話框。在【名稱】中輸入字母A，在【提示】中輸入：請輸入字母，【缺省文本】中輸入字母A，并設置【字高】為3。

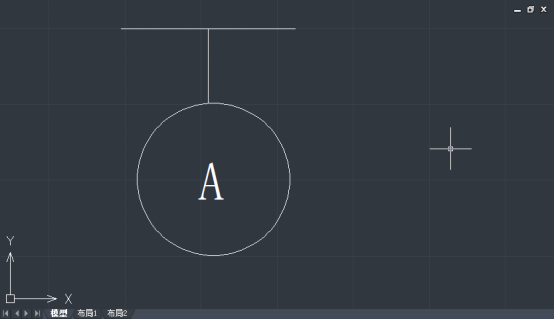

4.單擊【確定】，在合適的位置插入字母。

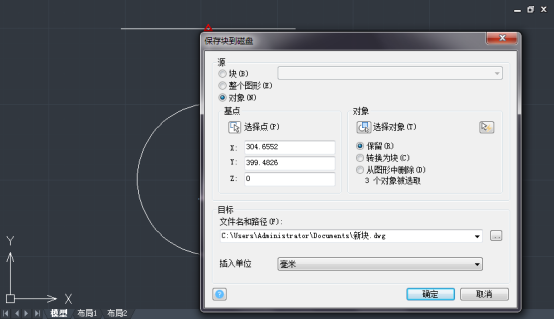

5.在命令行中輸入W【寫塊】命令，系統彈出【保存到磁盤】對話框，單擊【選擇點】按鈕捕捉水平直線的中點，單擊【選擇對象】按鈕捕捉整個圖形并保存至合適位置。
6. 單擊【確定】之后，系統彈出【編輯屬性】對話框，再次單擊【確定】按鈕關閉對話框，完成創建塊的操作。
