我們在CAD圖形上做標注時，會用到箭頭進行指示，而箭頭可以通過引線來繪制。具體怎樣在CAD中操作呢？小編整理了操作步驟，教大家用引線繪制箭頭。

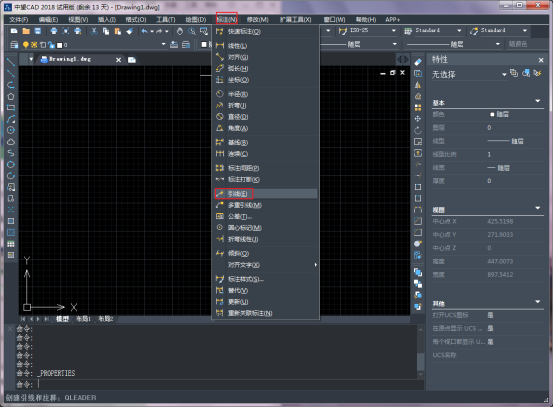

第一步打開CAD軟件，在工具欄中選擇【標注】，在【標注】的下拉選項中找到【引線】并點擊。

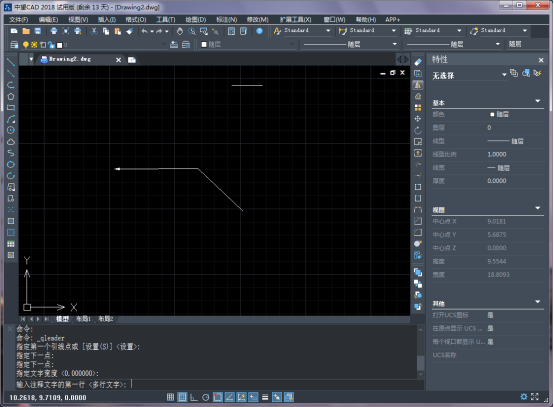

第二步，鼠標左鍵選擇一個點，即引線點，也就是箭頭的起點。同樣指定下一點，指定三個點后按回車鍵確認即可。

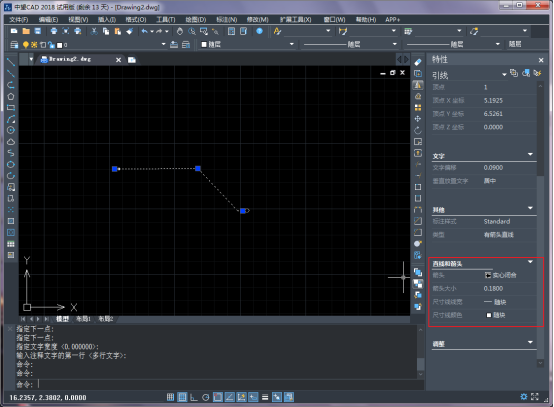

如果需要改變箭頭的形狀和大小，可以雙擊引線，在特性對話框中找到【直線和箭頭】。

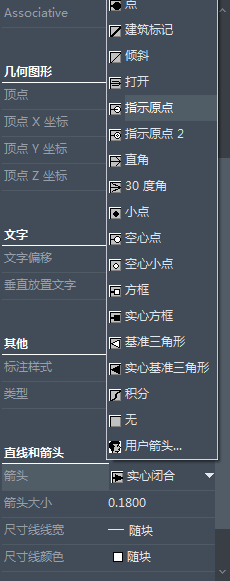

點擊【實心閉合】旁邊的倒三角形，可以選擇箭頭的形狀。
