小編在前面的文章中多次提到過：要想提高繪圖效率，一定要掌握一些常用的命令，從而可以在需要使用時直接通過調用命令來操作，這就非常快捷。與此同時，對于不同的操作，應該選擇與之相對應的合適的命令，如果命令合適，就可以減少操作步驟，從而提高效率。下面就是小編整理的一些關于如何選用合適命令的內容，希望對大家有所幫助。


【直線或線段的生成】

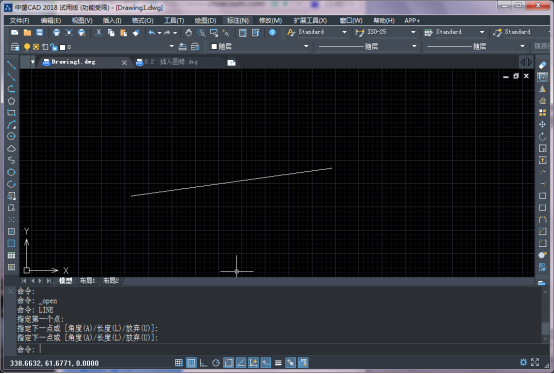

(1)在CAD中，使用RAY、PLINE、MLINE、LINE、XLINE這些命令都可以生成直線或線段，而LINE命令是使用頻率最高的一個命令，也是最靈活的一個命令。


CAD提高繪圖效率之直線和注釋文本的生成


(2)如果需要保證物體三視圖中"長對正、寬相等、高平齊"的關系，應當選用RAY命令或者XLINE命令來畫出一些輔助線，然后再用裁剪命令trim截掉多余的部分。

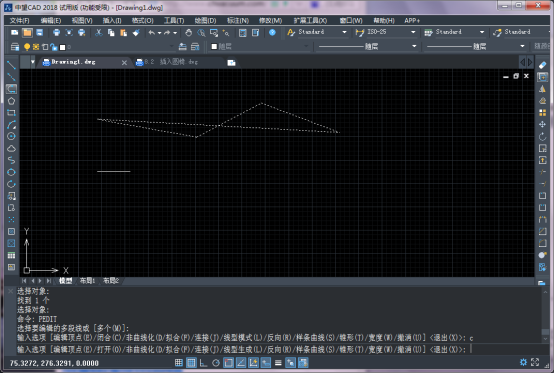

(3)如果想要快速生成一條封閉的填充邊界，或想構造一個面域，就選用PLINE命令。用這個命令生成的線段可以用PEDIT命令來編輯。


CAD提高繪圖效率之直線和注釋文本的生成


(4)當同時生成了好幾條彼此平行的線段，且各條線段會使用到不同的線型和顏色時，可選擇MLINE命令。


【注釋文本的生成】


(1)在進行文本的注釋時，如果注釋里面的文字是處于相同的格式之下的，同時注釋又很短，則選用TEXT(DTEXT)命令。


(2)當需要書寫一大段的文字，且段落中的文字是有不同的格式的，比如顏色、字體、分子式等，則應使用MTEXT命令。
