球體是在三維空間中，到一個點也就是球心的距離不大于某個定值也就是半徑的所有點的集合形成的實體，它廣泛地應用于機械、建筑等制圖中，比如創建檔位控制桿、建筑物的球形屋頂等。在CAD創建的圓柱體是以圓位截面形狀，沿該截面法線方向拉伸所形成的實體，常用于繪制各類軸類零件、建筑圖形中的各類立柱等特征。下面，我們就來一起學習如何在CAD中繪制這兩個實體。
【球體的繪制】
調用球體命令的方法有下面幾種：

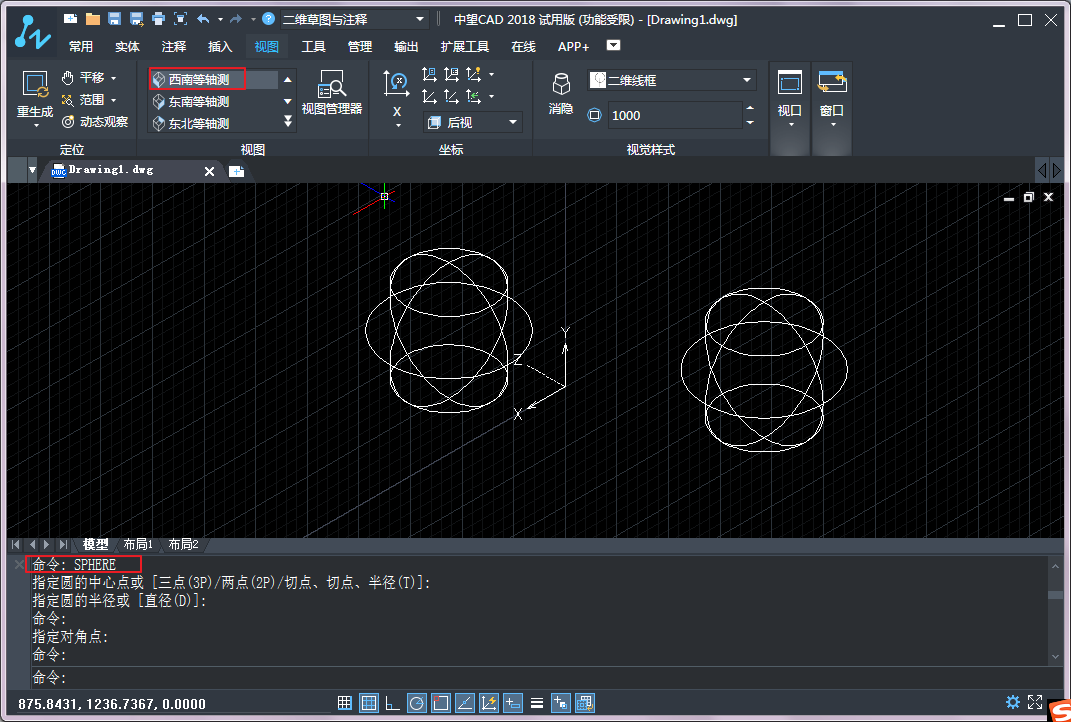

命令行：在命令行中輸入SPHERE。（下圖的圖形是在西南等軸測的視圖）

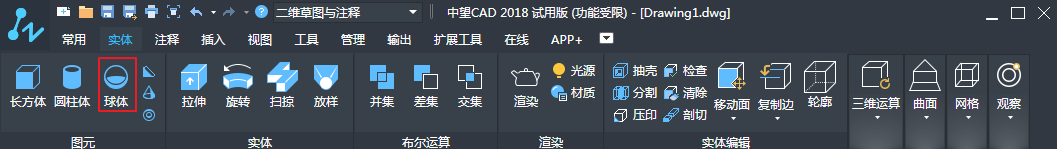

菜單欄：點擊【實體】選項下的球體按鈕。
通過其中一中方法執行命令后，在命令行的提示下輸入球心坐標或者捕捉一點為球心，然后指定球體的半徑或直徑大小，即可獲得球體效果。另外，還可以按照命令行提示選擇以下三種方法創建球體，也就是三點，兩點和相切、相切、半徑。其具體的創建方法與二維圖形中的圓的相關創建方法相似。
【圓柱體的繪制】
調用圓柱體命令的方法有：

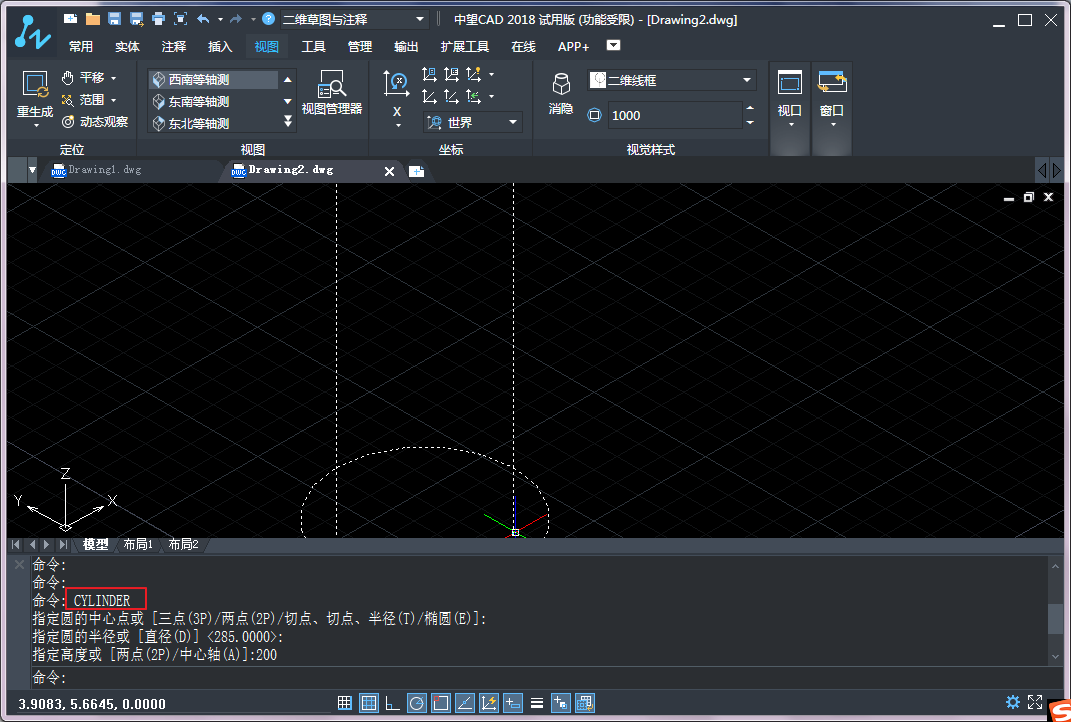

在命令行輸入CYLINDER。
同樣也可以在菜單欄的實體中點擊圓柱圖形。
通過其中一種方法執行該命令，然后根據命令行的提示選擇一種創建方法即可繪制圓柱體圖形。重復以上操作，并繪制一個底板，即可完成一個連接板的繪制。
