CAD創建平移網格、直紋網格和邊界網格的方法
在CAD三維設計中，平移網格是沿指定的方向矢量拉伸對象而創建的網格，其中平移對象可以是直線、圓弧、圓、橢圓、橢圓弧、二維線段和三維多段線等單個對象；方向矢量確定拉伸方向及距離，可以是直線或開放的二維或三維多段線等曲線類型。調用【平移網格】的方法如下：
命令行：在命令行輸入TABSURF。

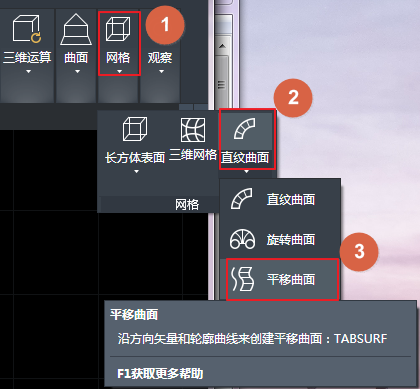

菜單欄：在實體選項卡中，選擇網格選項中的直紋曲面，在后續菜單中選擇平移曲面即可。如下圖所示。
通過其中一種方式即可按照命令行提示一次選取輪廓曲線和方向矢量，這樣就可以獲得平移網格效果。
直紋網格是在兩個曲線對象之間連接創建網格，創建直紋網格的兩個對象可以是直線，點，圓弧等。兩個對象必須同時開放或者同時閉合，不能一個開放而另一個閉合。如果一個對象是點，則另一個對象可以是開放的或者閉合的，但兩個對象中只能有一個對象是點。調用【直紋網格】的命令如下：
命令行：輸入RULESURF。

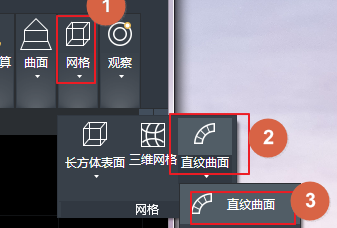

菜單欄：在實體選項卡中，選擇網格選項中的直紋曲面，在后續菜單中選擇直紋曲面。
通過任一種方法執行該命令后，按照命令行提示一次選擇兩條開放的邊線，即可獲得直紋網格效果。如果量輪廓線是非閉合的，拾取點位置不同，生成的直紋曲面也不同。
邊界網格是一個三維多邊網格，該網格由四條相鄰邊圍成的區域構成，其中邊界可以是圓弧、多段線、樣條曲線等曲線類型。每條邊為獨立對象，而且要首尾相連形成封閉的環，但不要求一定共面。調用【邊界網格】的方法如下：
命令行：輸入EDGESURF。

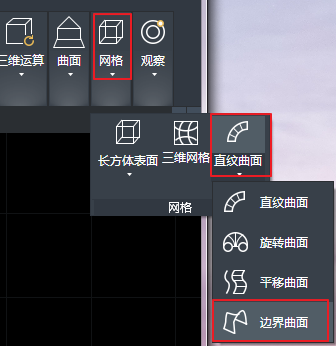

菜單欄：在實體選項卡中，選擇網格選項中的直紋曲面，在后續菜單中選擇邊界曲面。
通過其中一種方法執行該命令，按住SHIFT鍵依次選取相連的4條邊線即可獲得邊界網格效果。
