CAD創建引線文字的方法（二）
上次介紹了CAD創建引線文字選項的【注釋】這一選項卡，包括注釋類型、多行文字選項、重復使用注釋這三個選項組。今天這篇文章繼續介紹其他選項卡，包括【引線和箭頭】選項卡和【附著】選項卡。

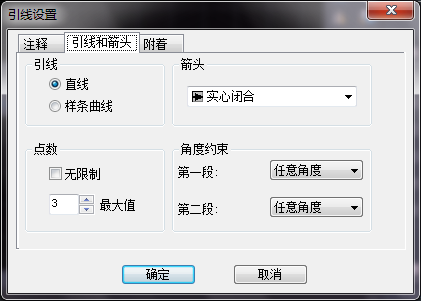

【引線和箭頭】選項卡
【引線和箭頭】選項卡主要用于設置引線的類型、點數、箭頭以及引線段的角度約束等參數，各選項功能如下：
【直線】單選按鈕：用于在指定的引線點之間創建直線段。
【樣條曲線】單選按鈕：用于在引線點之間創建樣條曲線，即引線為樣條曲線。
【箭頭】下拉列表：用于設置引線箭頭的形式。單擊下拉按鈕，在下拉列表中選擇一種箭頭形式，如下圖所示。
【無限制】復選框：表示系統不限制引線點的數量，用戶可以通過按回車鍵，手動結束引線點的設置過程。
【最大值】微調按鈕：用于設置引線點數的最多數量。
【角度約束】選項組：用于設置第一條引線與第二條引線的角度約束。

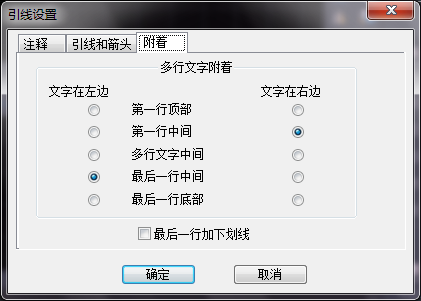

【附著】選項卡
【附著】選項卡主要用于設置引線和多行文字之間的附著位置，只有在注釋選項內選擇了多行文字單選按鈕時，此選項卡才可用。在此對話框中的各選項功能如下：
【第一行頂部】：用于將引線放置在多行文字第一行的頂部。
【第一行中間】：用于將引線放置在多行文字第一行的中間。
【多行文字中間】：用于將引線放置在多行文字的中部。
【最后一行中間】：用于將引線放置在多行文字最后一行的中間。
【最后一行底部】：用于將引線放置在多行文字最后一行的底部。
【最后一行加下劃線】：用于為最后一行文字添加下劃線。
