CAD標注半徑與直徑尺寸
在CAD制圖過程中，標注半徑與直徑尺寸也是一個比較常用的命令，下面跟著小編一起來做一次吧。
執行【半徑】命令主要有以下方式：
1. 執行【標注】|【半徑】命令。
2. 單擊【標注】工具欄中的
按鈕。
3. 在命令行輸入dimardius后再按enter鍵。
4. 使用命令簡寫dimrad再按enter鍵。
一般激活【半徑】命令后，命令行會出現如下操作提示：
當用戶采用系統的實際測量值標注文字時，系統會在測量數值前自動添加R。
執行【直徑】命令是用于標注圓或者圓弧的直徑尺寸，當用戶采用實際測量值標注文字時，系統會在數值前自動添加φ。
執行【直徑】命令方式前兩個跟【半徑】命令類似，但是命令簡寫為dimdia。

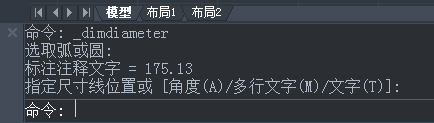

激活【直徑】命令后，命令行會出現如下操作提示：
