CAD如何使用偏移工具
在CAD繪制圖形的過程中，有時候我們需要將圖形向左、右、上、下或者按一定角度傾斜方向移動，使用偏移工具可以方便快捷地滿足我們的需求。下面將介紹一下偏移工具的使用方法，這里主要介紹直線的偏移。

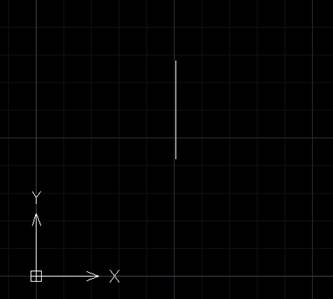

1、 在CAD繪圖區繪制一條直線。

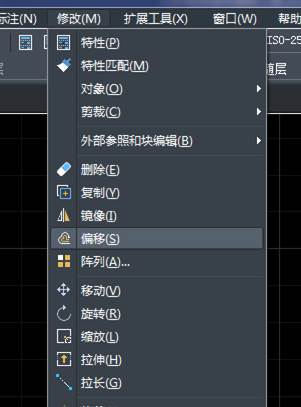

2、 點擊【修改】|【偏移】。
3、 命令框提示“指定偏移距離”，這里輸入50.
4、 命令框提示“選擇要偏移的對象”，這里我們選擇前面繪制的直線。

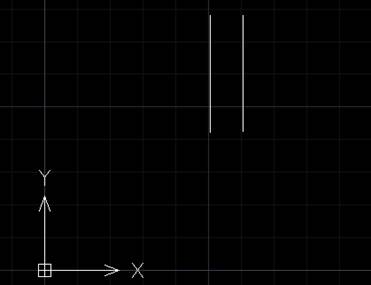

5、 命令行提示“指定要偏移的那一側的點”。如果我們?cè)谥本€的右邊點擊鼠標，直線就會偏移到右邊，如果我們?cè)谥本€的左邊點擊鼠標，直線就會偏移到左邊。這里點擊直線右側一點然后回車，直線偏移完成。
