CAD中如何在一幅大圖中截取其中一部分打印

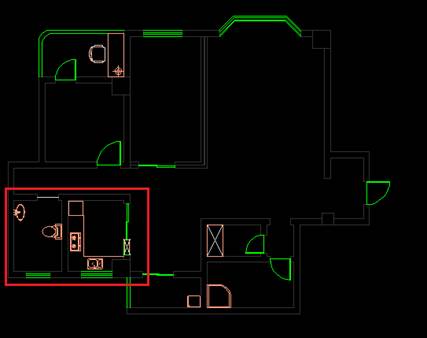

如下有一幅大圖，假如我只需要打印紅色框內的部分，方法很簡單，步驟如下：
1、 在當前CAD界面左下角找到【模型】選項卡，單擊右鍵，選擇“新建”。

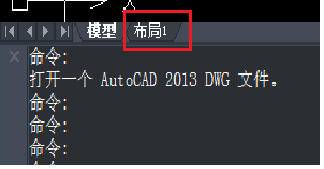

2、 然后就會發現左下角的地方多了一個【布局1】 的選項卡。

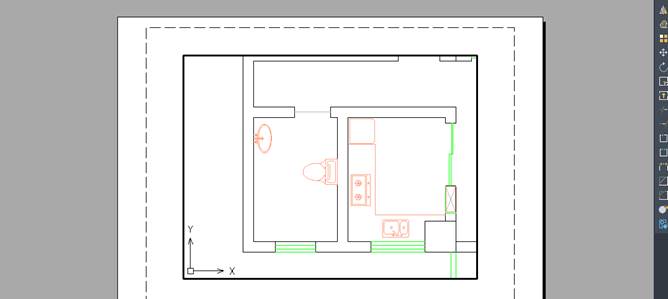

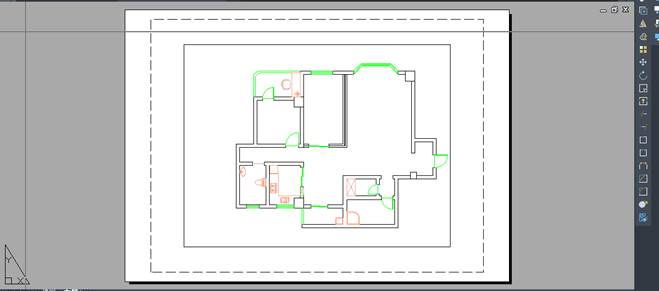

3、 單擊【布局1】， 就會看到如下圖。此時你在布局界面滾動鼠標，會發現整個界面都在跟著放大或縮小。

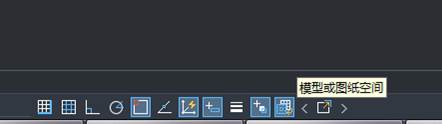

4、 在CAD界面的底部找到【模型或圖紙空間】選項卡，單擊該選項，你會發現【圖紙】變成了【模型】。此時在當前CAD界面下滾動鼠標，會發現現在不是整個界面在放大縮小，而只有圖框里面的圖在放大縮小 。
5、 在這里一直放大，或縮小，或拖動，讓你想要的那一塊恰好布滿整個框。
6、調整好以后，將【模型】變換為【圖紙】，打印即可。
