CAD怎么打開DWF文件

DWF文件在打印時，不能通過窗口準確選擇打印區域，但往往設計院為了防止文件被修改，給出的文件都是DWF文件。現在，我們可通過CAD軟件，輕松打開、查看DWF文件，并能通過CAD的窗口準確打印想打印的區域。

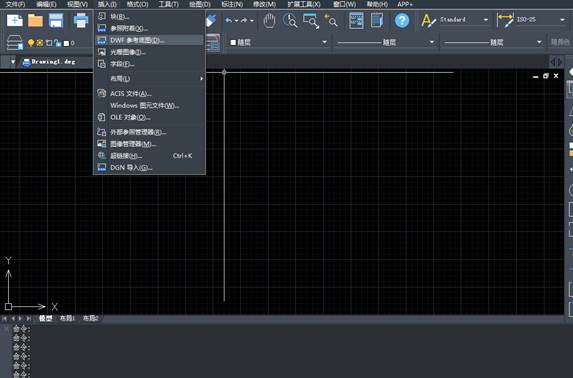

1、  打開CAD軟件，在工具欄選擇“插入”-“DWF參考底圖”。



CAD怎么打開DWF文件

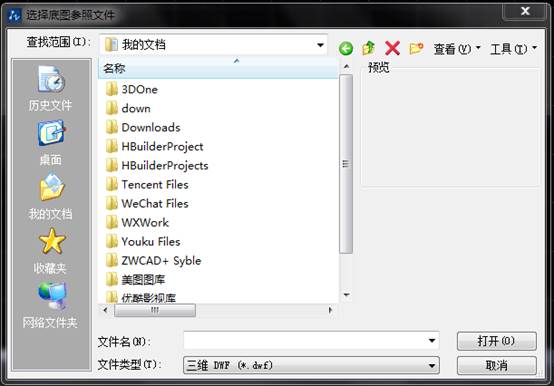

2、  在彈出的“選擇底圖參照文件”對話框中選擇需要打開的文件，點擊“打開”。



CAD怎么打開DWF文件



3、  在彈出的對話框中點擊“確定”。

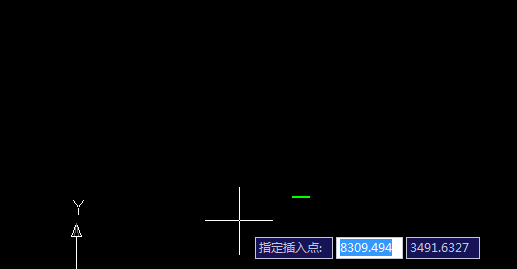

4、  單擊鼠標左鍵，在CAD中可任意指定插入點。



CAD怎么打開DWF文件



5、  輸入縮放比例，默認比例為1。這里可以選擇默認。





6、  此時插入完成。如果在CAD中找不到插入的DWF圖像，可在CAD命令欄輸入z，按回車，再輸入a，按回車。





7、  DWF文件即可在CAD中打開。
