CAD中不用移動命令怎么移動圖形
CAD中除了移動命令外，還有其他方式可以移動圖形，這里就給大家介紹一下不用移動命令來移動圖形的方式。
一、夾點編輯

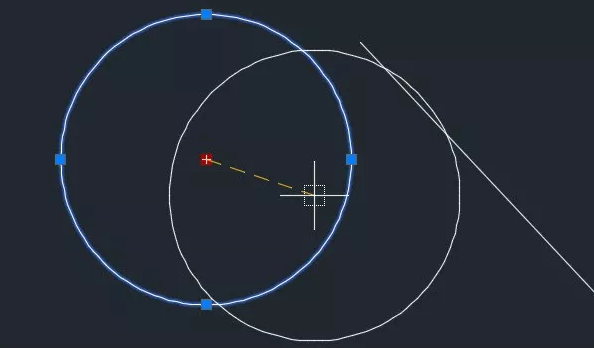

在CAD中選中圖形的夾點后，就可以拖動光標來調整夾點的位置，選中一些特殊的夾點拖動時就可以移動圖形，例如選擇圓心處的夾點或直線中點處的夾點，如下圖所示。
二、拉伸S命令

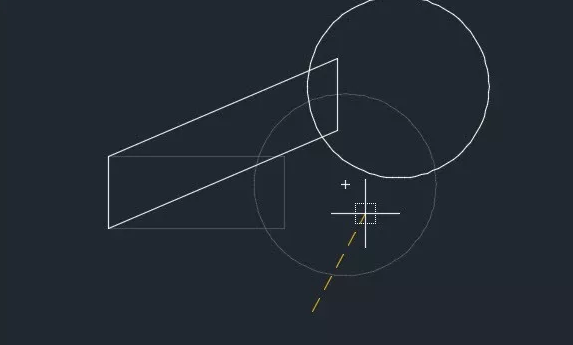

拉伸命令可以移動圖形被選中的部分夾點，如果將圖形全部框選，就可以將圖形移動，如下圖所示。
在上圖中執行拉伸命令后，從右往左框選了圓和矩形的右側，圓在拉伸的時候就是移動的效果。
三、按住鼠標右鍵拖動

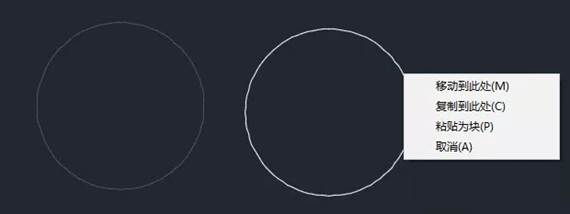

選定對象后，光標停留在圖形的邊界上，按住鼠標右鍵拖動，松開鼠標右鍵的時候就會彈出一個菜單，可以選擇移動到此處或復制到此處，高版本還增加了粘貼為塊選項，如下圖所示。
