CAD畫深溝球軸承技巧
我們如何利用中望CAD畫深溝球呢？接下來給大家介紹一種技巧，步驟如下：
1、打開CAD，雙擊或者右鍵選擇打開，并設置好相關的圖層。
2、繪制圓角為1、長度為95、寬度為25的矩形，并分解。偏置上方線條分別為8、17、25，并將下面的偏置線條圓倒角，半徑為1。

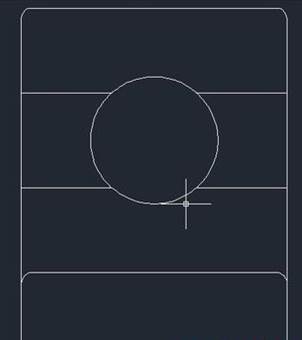

3、繪制一個半徑為6的圓在兩條偏置線的中心位置，并修剪多余的線條。如下圖所示。
4、做出鏡像上述的線條和圓，并填充圖案。如下圖所示。

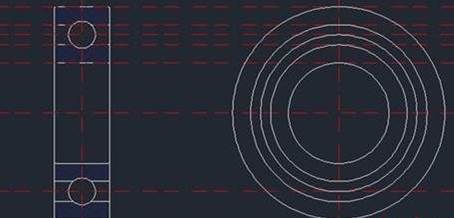

5、繪制輔助線和相關的同心圓，如下圖所示。

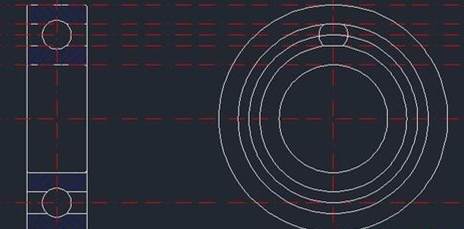

6、繪制滾珠，半徑為6，并修剪多余的線條。如下圖。

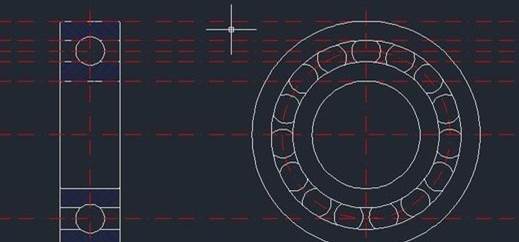

7、環形陣列滾珠，并且修改圖層特性，即將實線轉化為中心線。如下圖所示。

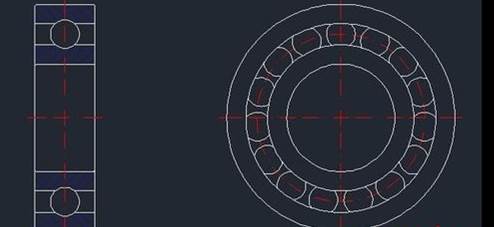

8、最后，修剪多余的線條，完成球軸承。如下圖所示。
