在使用中望CAD軟件時,如果一個塊出現很多的屬性標示后,會發現這大大影響了圖紙的視覺美觀,但是又不能把他們都刪除掉,因為這些屬性標示都是有用的。這時,我們就應該應用起塊屬性的隱藏功能。大家可以看一下以下的圖:
這里創建了幾個電腦的塊,上面可以看見有3個標簽,分別是日期,資產編號和姓名。實際上只有這幾個屬性是不方便平時的資產管理的,有兩個屬性是平時不需要看到的,但是在管理的時候需要查看。這兩個屬性我將它們設置成了隱藏屬性。當我們雙擊這個塊的時候,這個塊的屬性就會顯示出來。
其中有“屬性”和“說明”是沒有顯示的。下面我來介紹一下怎么設置可以達到這種效果。步驟如下:
1. 繪制一個需要創建成塊的圖形。
2.定義幾條需要的屬性,在定義需要隱藏的屬性時,勾選“屬性標示位”的隱藏復選框。

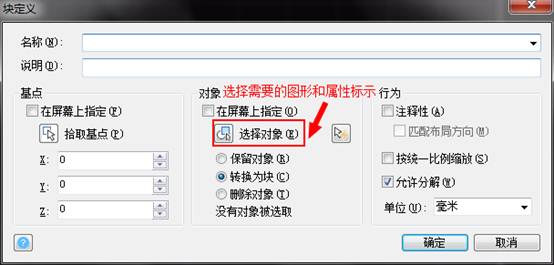

3.創建塊。選擇要轉換成塊的圖形和定義的屬性,如圖所示:
點擊確認后,就會讓你輸入相關屬性標示的值。剛剛設置過要隱藏的屬性標示就會隱藏起來,但是雙擊以下塊就會再次顯示出來。
