CAD怎么畫角鋼? CAD畫角鋼的教程

接下來我們來看看CAD中繪制一個角鋼的符號的教程，有需要的朋友可以參考一下。

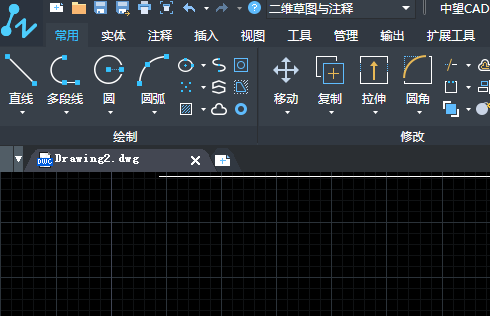

1、打開CAD這款軟件，進入CAD的操作界面如圖所示：

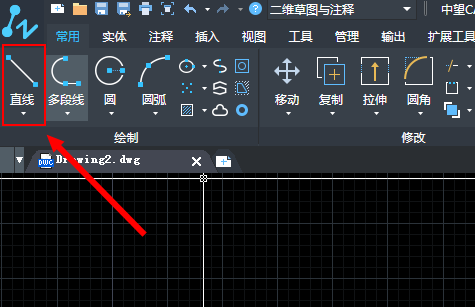

2、在該界面內找到直線命令，如圖所示：

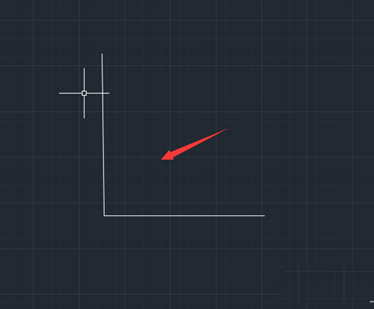

3、使用直線命令畫出角鋼的外邊輪廓，如圖所示：

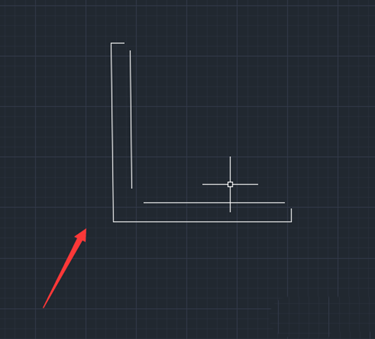

4、在使用直線命令畫出角鋼的內邊輪廓并預留出拐角，如圖所示：

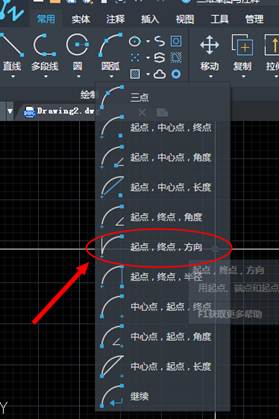

5、在繪制區找到圓弧選項，點擊圓弧選項在其子級菜單里找到起點、端點、方向選項，如圖所示：

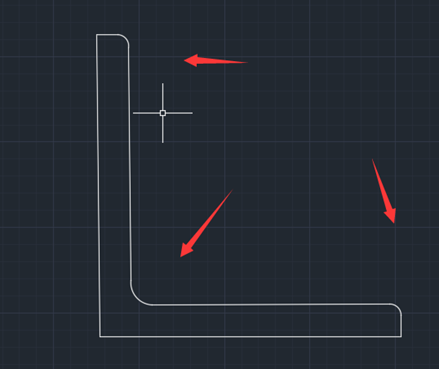

6、選擇起點、端點、方向選項，在圖中拐角處畫出圓弧，如圖所示：

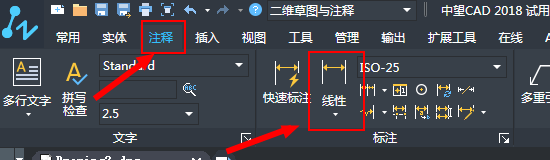

7、畫好角鋼之后，在注釋菜單欄中找到線性標注選項，并點擊線型，如圖所示：

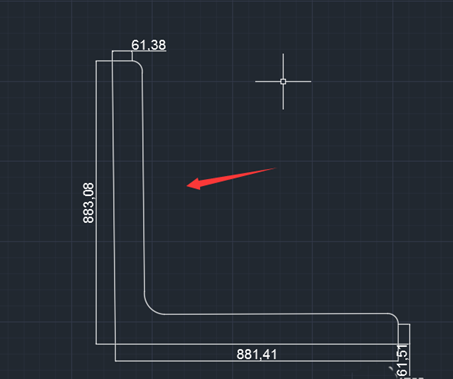

8、使用線性標注將角鋼直線部分全部標注上，如圖所示：

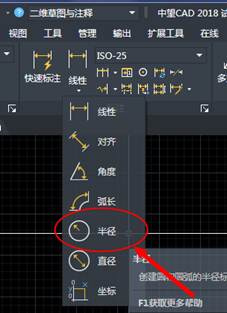

9、點擊線性標注選項，在其子級菜單里找到半徑標注選項，如圖所示：

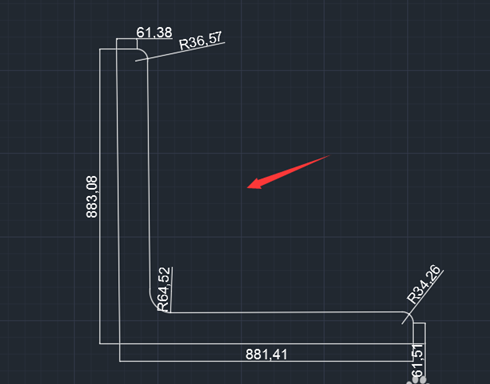

10、選擇半徑標注選項，將角鋼的圓弧部分標注上這樣我們的角鋼就畫好了，如圖所示：

上面就是繪制角鋼的步驟，你們掌握了嗎？
