CAD怎么只旋轉角度而坐標不變？
用CAD繪圖很多時候需要對圖紙進行一定角度的旋轉，但隨著角度的旋轉連帶坐標軸一起旋轉這就不是我們想要的。下面我們來看看怎么操作。
1、在已經繪畫好的圖紙上輸入“UCS”并回車，會出現提示你要選擇的旋轉參數。
2、這里以Z軸為示范，在命令行中輸入“Z”。

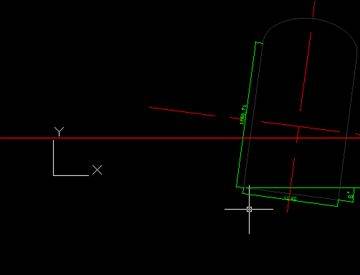

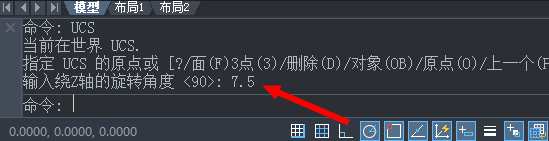

3、然后輸入你要旋轉的角度，這里輸入7.5，并回車，看到圖紙中的坐標軸已經發生了旋轉。

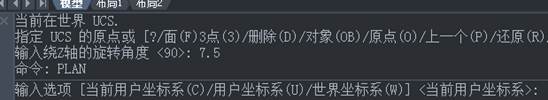

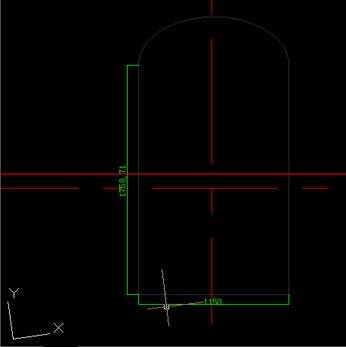

4、接下來在命令行中輸入“PLAN”回車，即可看到繪制的圖案發生了旋轉，而坐標軸恢復了正常。
5、用角度標注，檢驗?zāi)阈D(zhuǎn)的角度跟想要的是否一致（有時候需要用到補角）。
注意事項：輸入旋轉角度要為整數
