CAD塊的創建與插入方法技巧
在使用CAD的時候，一般先建立一個經常使用的圖形符號庫，例如一些齒輪，螺釘，表面粗糙度的符號等等，而這些庫可以利用CAD塊的命令得以實現，下面我就以非加工表面粗糙度的符號來創建一個塊。
一、塊的創建
1、打開CAD，繪制非加工表面粗糙度的符號，如圖：

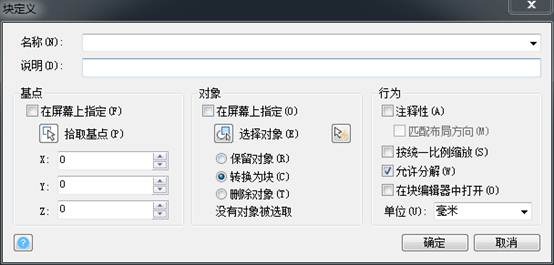

2、點擊繪圖工具欄，或者命令窗口輸入B回車，但出塊定義對話框，具體操作方法：
①在名稱項目中輸入名稱：非加工表面粗糙度；
②單擊“拾取點“按鈕，塊定義對話框消失，選取粗糙度符號的尖點后，塊定義對話框重現；

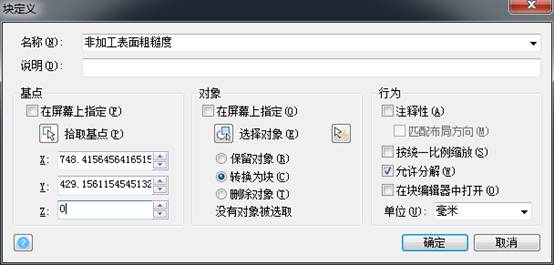

③單擊”選擇對象“按鈕，塊定義對話框再次消失，選取整個粗糙度符號，結束選擇后，塊定義對話框再現，如圖：
二、塊的輸入

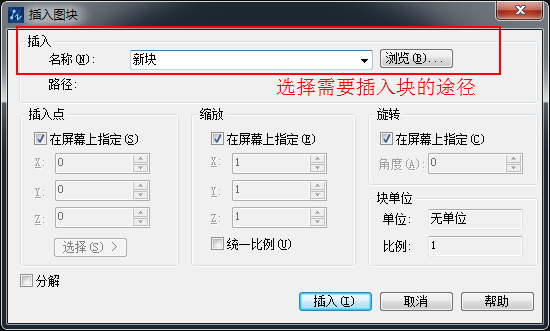

1、在工具欄中找到塊-插入或者在命令行中輸入insert，彈出插入對話框，如圖：
選取好，插入點，單擊鼠標即可。
