CAD中怎么快速的在一個尺寸標注后加上公差？
在繪制機械零件圖時候，經常會遇到帶公差的尺寸，帶公差的有正公差和負公差，或正負公差三種情況。具體怎么操作呢？

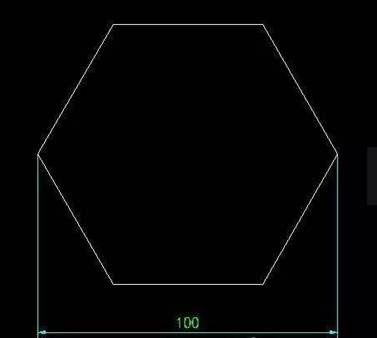

一.上下偏差一樣時，只寫一個數字，如下圖所示：

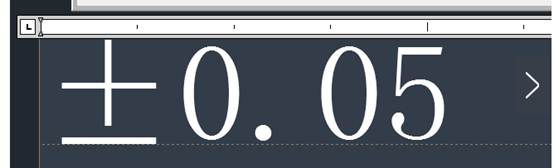

±0.05的公差插入只需在尺寸數字后面加上%%p及公差數字0.05即可，也可通過文字格式對話框中的“符號”下的“正/負”選項插入“±”符號。
二.上下偏差數字都分別顯示時：
1.先標注普通尺寸后用鼠標左鍵雙擊此尺寸，
2.對標注出來的數值進行編輯，把光標移動到數值后面，我們輸入+0.05^-0.05，中間那個尖括號“^”在英文輸入法狀態下按住SHIFT鍵同時按大鍵盤上的數字6，這樣就可以打出來。
3.把第二步輸入的內容全部選擇，然后把鼠標移動到上面菜單欄中的一個符號堆疊a/b上.
4.點擊ok即可.
5.對于只有上公差或只有下公差的狀況那就在相應的不顯示數字處用空格代替即可。
