CAD如何使用鏡像功能
在使用CAD進行繪圖時，我們需要掌握鏡像功能，這樣可以加速我們繪圖的過程。一個人繪圖水平的高低，很大程度上取決于繪圖的速度，所以掌握好鏡像的使用步驟，看起來是十分必要的。

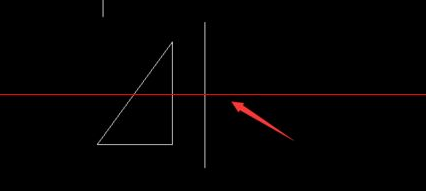

1、CAD草圖中是一條直線和三角形，需要在直線的右側畫一個三角形，與左邊對稱，有多種方法可以實現，最簡單快捷的當然就是鏡像功能。
2、鏡像功能的操作按鈕在右側的工具欄，點擊開始進行鏡像功能的操作。

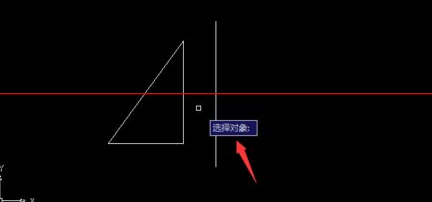

3、首先需要選擇鏡像的對象，對于本例來說，就是直線左側的三角形，點擊進行選擇。

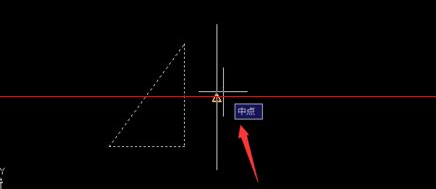

4、對象選擇完成以后，右鍵單擊，之后選擇鏡子，一般來講，在直線上選擇相應的點就可以啦。

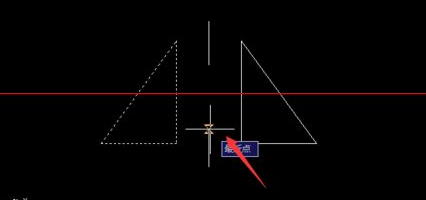

5、在指定直線的第二點的時候，鏡像的三角形就已經出來了，選擇直線上的第二點，點擊即可。

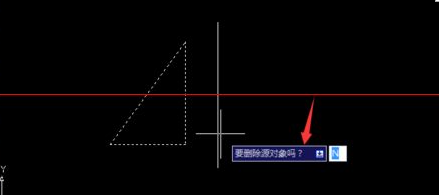

6、接下來，會提示你是否選擇刪除源對象，默認狀態時不刪除的，如果你想刪除的話，輸入大寫的Y就可以啦。

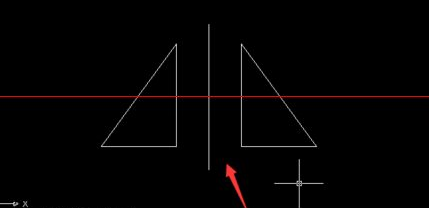

7、默認狀態下，保留源對象，直接點擊回車鍵，這樣有關鏡像的所有操作就完成了，下圖就是鏡像之后的效果。
