CAD圖紙添加線性標注的教程
CAD圖紙怎么添加線性標注？線性標注就是用來標注圖紙的垂直距離或平行距離，CAD中需要繪制線性標注，該怎么添加呢？下面我們就來看看詳細cad線性標注的添加方法，以下是詳細的教程。

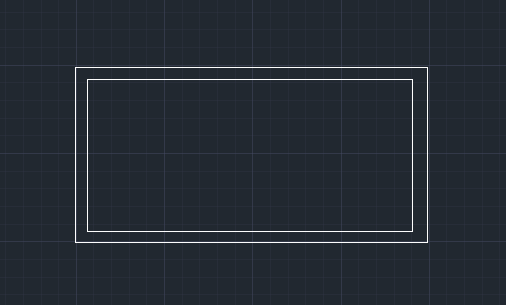

1、首先，通過菜單欄【繪圖】》【矩形】選項，繪制一個矩形圖形。

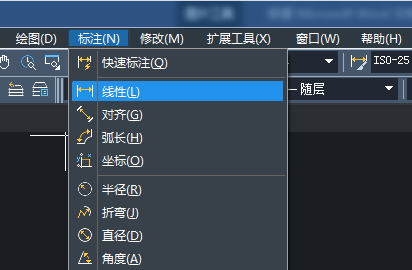

2、接著我們在菜單欄依次選擇【標注】》【線性】選項。

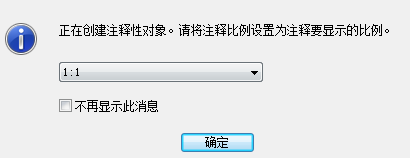

3、接著自動彈出【選擇注釋比例】對話框，設定好比例后點擊【確定】按鈕。

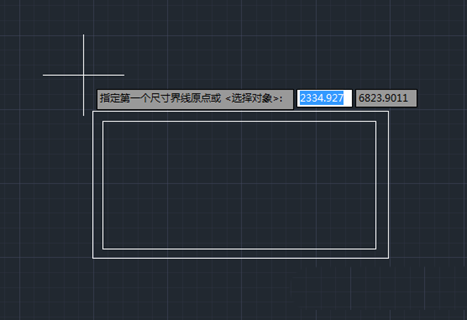

4、首先指定第一個尺寸界線原點。

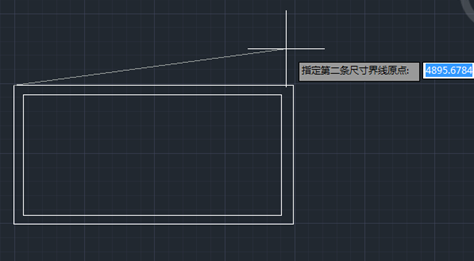

5、接著指定第二天尺寸界線原點。

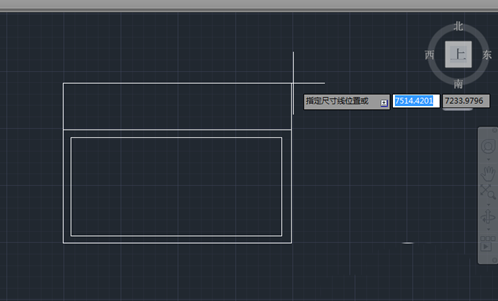

6、然后指定尺寸線位置。

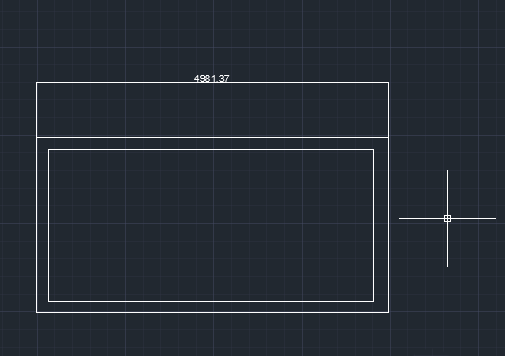

7、如果設置完成后看不見標注文字，請通過【標注樣式管理器】對當前樣式進行【文字高度】的修改。
線性標注：
用于標注圖形的線型距離或長度，是最基本的標注類型，在圖形中可以創建水平、垂直或傾斜的尺寸標注。
以上就是cad繪制線性標注的教程，希望大家喜歡。
推薦閱讀：CAD制圖初學入門
推薦閱讀：CAD布局
