CAD怎么使用三維旋轉命令快捷繪制漂亮花瓶



CAD怎么使用三維旋轉命令快捷繪制漂亮花瓶? 用CAD可以畫出漂亮的花瓶，該怎么操作呢？下面小編為大家提供詳細的教程，有需要的朋友可以參考下



1、首先,打開中望CAD2019版，執行:視圖——前視

2、新建圖層。LA——空格——新建圖形圖層與標注圖層

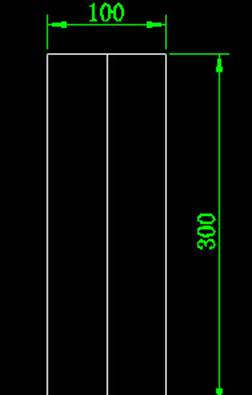

3、畫一個長100mm，高300mm的矩形。REV(矩形)——空格——用鼠標左鍵點一個，松開左鍵再拖一下鼠標——輸入 100,300——矩形畫好。再沿上下邊的中點畫一條直線。L(直線)——空格——用鼠標左鍵點一下上邊的中心，再點一下下邊的中點——空格——直線畫好

CAD怎么使用三維旋轉命令快捷繪制漂亮花瓶

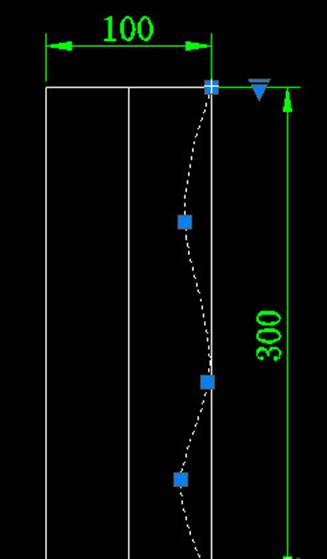

4、如圖畫一條樣條曲線。SPL(樣條曲線)——空格——在矩形右上頂點點擊第一點，然后如圖彎曲點3點，最后點矩形右下頂點——空格。若畫的不好，可以再調整樣條曲線的各個點

CAD怎么使用三維旋轉命令快捷繪制漂亮花瓶

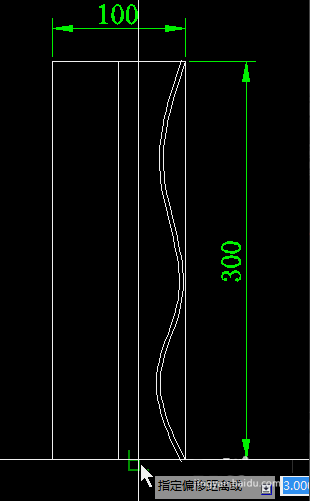

5、 將樣條曲線向左偏移3mm。O(偏移)——空格——輸入3——選擇樣條曲線——再此線的左邊點一下

CAD怎么使用三維旋轉命令快捷繪制漂亮花瓶

6、將矩形分解。X(分解)——空格——選擇矩形——空格。再將矩形的下邊向上偏移5，再向上偏移3。O(偏移)——空格——輸入5——選擇下邊線——在此線的上邊點一下——空格(擊兩下空格)——輸入3——在此線的上邊點一下

CAD怎么使用三維旋轉命令快捷繪制漂亮花瓶

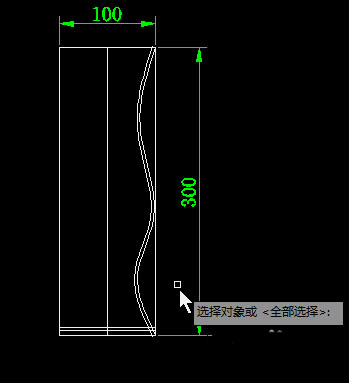

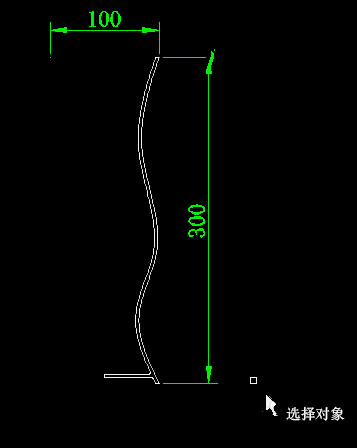

7、如下圖,修剪多余的線條。TR(修剪)——空格——單擊鼠標右鍵——選擇要修剪的線條，再將其它多余的線條刪除，選擇要?jiǎng)h除的線條——E(刪除)——空格

CAD怎么使用三維旋轉命令快捷繪制漂亮花瓶

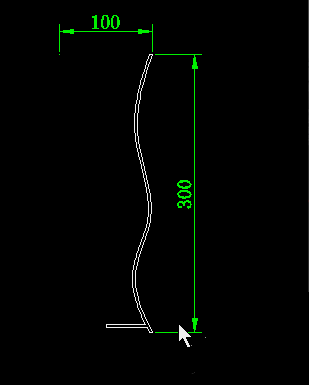

8、倒圓角，F(xiàn)(倒圓角)——空格——R(輸入圓角半徑)——1.5——選擇要倒圓角的兩邊線——空格——再選擇要倒圓角的兩邊線——空格——直到倒完

CAD怎么使用三維旋轉命令快捷繪制漂亮花瓶

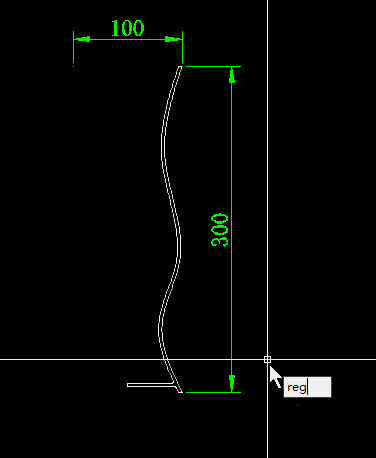

9、將些圖形面域。REG(面域)——空格——框整個圖形——空格

CAD怎么使用三維旋轉命令快捷繪制漂亮花瓶

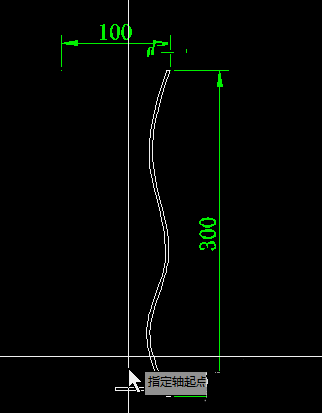

10、將此面域圖形沿左邊中線旋轉。REV(旋轉)——空格——選擇圖形——空格——點中線上端點與下端點——空格

CAD怎么使用三維旋轉命令快捷繪制漂亮花瓶

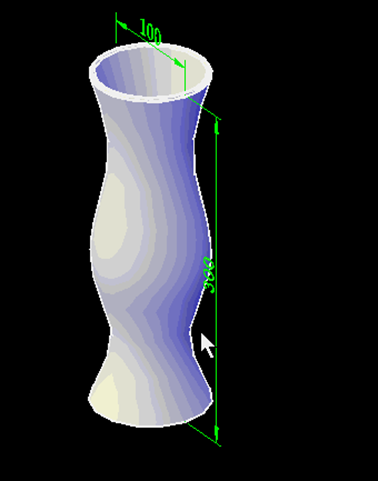

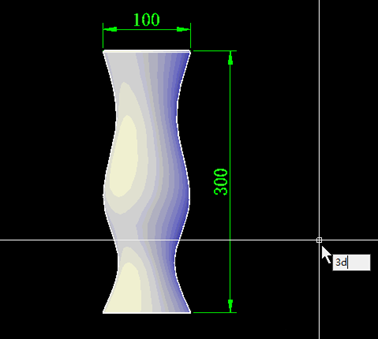

11、轉概念視覺樣式。SHA(視覺樣式)——空格——C(概念)——空格，動態觀察，3DO(動態觀察)——空格——按住鼠標左鍵，拖動觀察，花瓶畫好了

CAD怎么使用三維旋轉命令快捷繪制漂亮花瓶

CAD怎么使用三維旋轉命令快捷繪制漂亮花瓶

以上就是畫花瓶的詳細教程,希望大家喜歡!
