CAD中如何畫八人餐桌
室內設計經常會設計到桌椅，如何設計一個簡易的八人餐桌呢？接下來看看小編為大家提供的詳細方法。

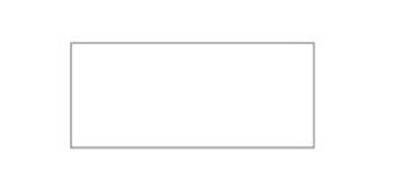

1、首先，畫一個1850*800的大矩形，具體方法如下：“繪圖”→“矩形”，然后在繪圖區域隨便點擊一點，然后輸入@1850,800，畫出一個矩形，如圖所示。自然也可以輸入REC快捷鍵進行繪制矩形，也可以在繪圖工具欄中點擊矩形按鈕進行繪圖。

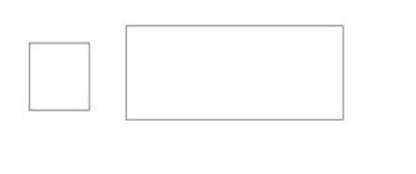

2、接著，采用同樣的方法繪制一個510*570的矩形，按下快捷鍵REC，輸入@510,570，如圖所示。

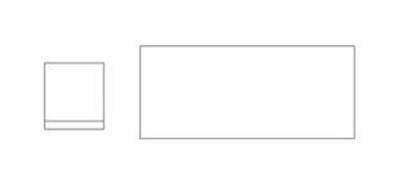

3、選擇分解命令，或者輸入快捷鍵X，選中剛才第二步繪制的小矩形，將小矩形分解成一個個的小對象，然后選擇小矩形最下面的一條直線，輸入快捷鍵O進行向上偏移，偏移的距離是70個單位，如圖所示。

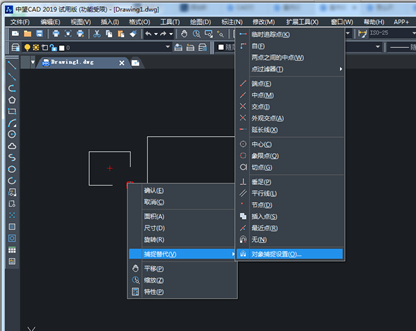

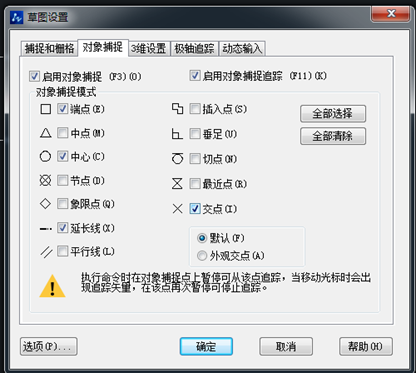

4、打開捕捉模式，點擊右鍵，選擇設置，彈出草圖對話框，點擊對象模式，將中點打鉤，如圖所示。

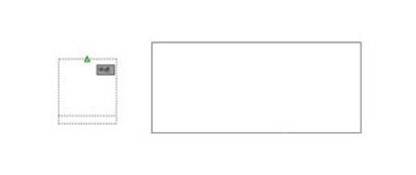

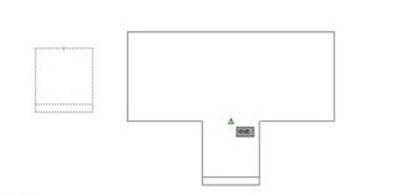

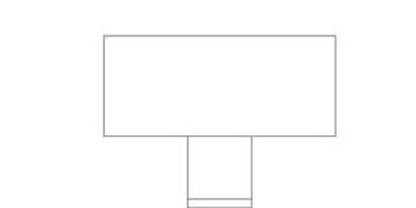

5、輸入快捷鍵M，選擇第二步畫出來的整個矩形，也就是我們說的椅子了，然后捕捉到矩形上面的那條線的中點，然后移動到第一步畫出的大矩形的下面線的中點。如圖所示。

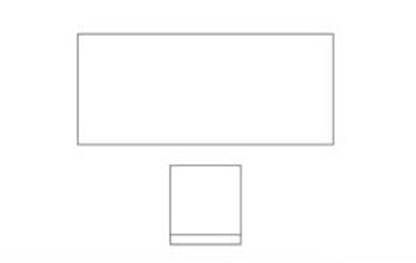

6、打開正交模式，輸入M命令，然后選中第一個大矩形，然后輸入150，向上移動使桌椅和椅子直接有一段距離空出來，如圖所示。

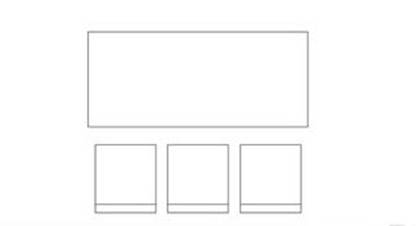

7、輸入co命令進行復制，選中椅子，以橫線中點為基點，然后分別向左向右各復制一個椅子，向左向右移動距離為610個單位，如圖所示，此時也要打開正交模式。

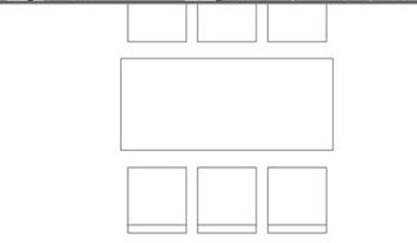

8、輸入MI鏡像命令，我們選中所有的椅子，然后以餐桌的豎線的兩個中點為別人鏡像的第一個點和第二個點，將椅子進行垂直復制，如圖所示。

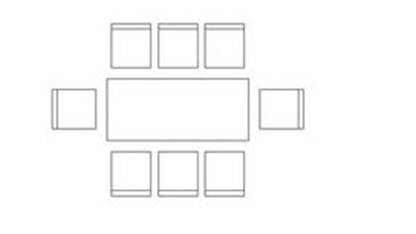

9、然后在復制一個椅子，進行旋轉（快捷鍵是RO），畫出左邊一張椅子，然后在鏡像畫出另一張椅子，如圖所示。八人餐桌完成了，按CTRL+S保存。
以上就是繪制八人餐桌的完整教程，希望大家喜歡！
