CAD直線怎么取消對齊到端點
CAD繪制直線時總是自動對齊到端點，該怎么取消呢?那么通過下面的步驟,小編為大家講解一下..

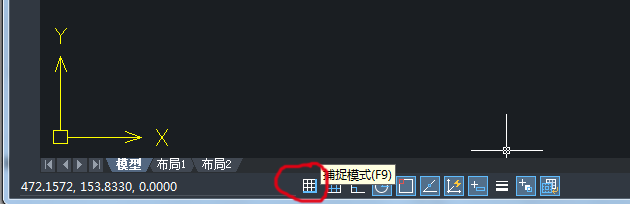

1、打開中望CAD軟件，新建一個文檔。按快捷鍵L+空格，選擇直線工具。繪制第一條直線。在軟件窗口的最下方，找到捕捉模式。如圖所示。

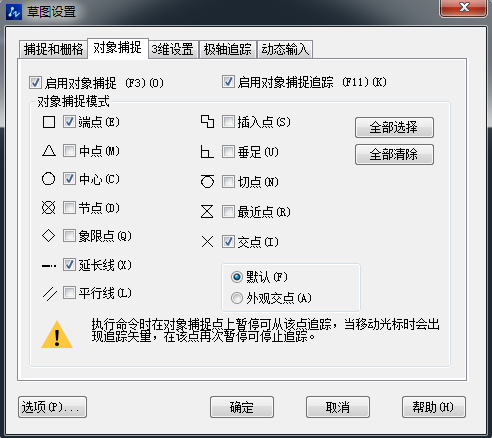

2、然后，右擊圖標，在彈出的菜單中，選擇【設置】-【對象捕捉】。這里默認勾選了【端點】。我們可以將端點取消，勾選【垂足】和【最近點】。完成后點擊確定按鈕。

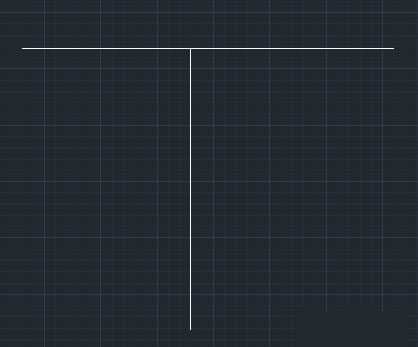

3、最后，拉第二條直線，進行測試。結果是：第二條直線已會自動跳轉到端點的位置了。
