CAD教程之用中望3D繪制連接件教程。
很多時候需要連接件來連接其它零部件。設計者使用中望軟件來繪制連接件，非常的方便簡單。接下來小編為大家介紹一下怎么繪制連接件。
1、單擊“新建”按鈕，新建一個零件文件。

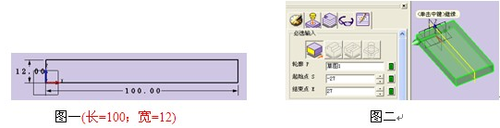

2、在cad繪圖區域中單擊鼠標右鍵，選擇“插入草圖”，出現【草圖】的屬性管理器，選擇YZ平面后點擊確定，進入到草圖繪制，繪制草圖如下圖所示。點擊按鈕退出草圖。接著單擊【拉伸】按鈕，出現【拉伸】的屬性管理器，輪廓P選擇剛繪制好的‘草圖1’，起始點S設置為‘-27’，結束點E設置為‘27’，單擊確認后結束拉伸命令。

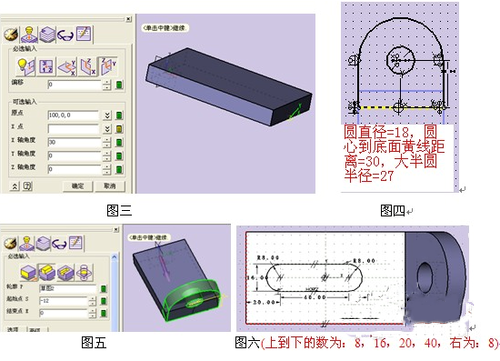

3、cad繪圖區域中單擊鼠標右鍵，選擇“插入基準面”，出現【基準面】的屬性管理器，用YZ平面來創建一個基準面，進行設置。創建好后，‘插入草圖’(同上面方法一樣），選擇剛剛創建好的基準面后，進入到草圖繪制，繪制草圖如圖所示，點擊退出草圖。單擊【拉伸】按紐，出現【拉伸】屬性管理器，在這里先選擇‘加運算’，再輪廓P選擇剛繪制好的‘草圖2’，起始點S設置為‘-12’，結束點E設置為‘0’，如圖所示，單擊確認后結束拉伸命令。

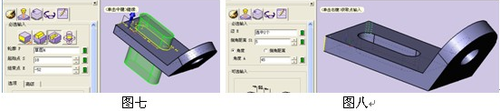

4、在cad繪圖區域中單擊鼠標右鍵，選擇“插入草圖”，出現【草圖】屬性管理器，選擇在‘第一步拉伸的特征的頂面上’后單擊確定，進入到草圖繪制，繪制草圖如圖所示。點擊按鈕退出草圖界面。單擊【拉伸】按紐，出現【拉伸】的屬性管理器，注意，這里必須要選擇‘減運算’，而輪廓P就選擇剛繪制好的‘草圖3’，起始點S和結束點E在設置時，只需要超出第一步做好的特征的頂面和底部即可，如下圖所示，單擊確認后結束拉伸命令。
5、單擊【造型】工具欄下的【不對稱倒角】按紐，出現【不對稱倒角】的屬性管理器，選擇所需要【不對稱倒角】的兩條邊，再如圖所示設置，單擊確認結束【不對稱倒角】命令，這時候得到的‘圖九 連接件 ’就是我們最終需要的東西。
圖九 連接件
