CAD中快速求解包含弧線段的不規則圖形的面積
CAD中快速求解包含弧線段的不規則圖形的面積, 小編為大家簡單介紹下上述問題的求解方法,步驟如下:

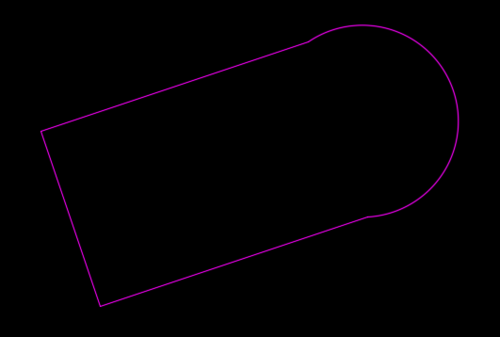

打開cad,繪制一個如圖所示的包含弧線段的不規則圖形,我們想要求解其面積。

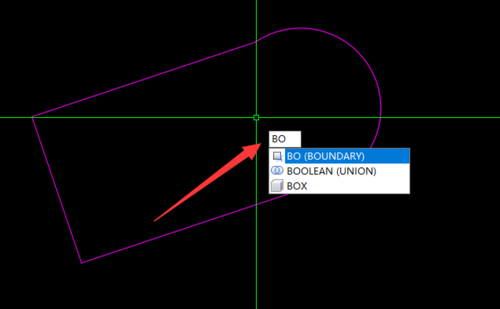

輸入快捷命令“bo”,回車。

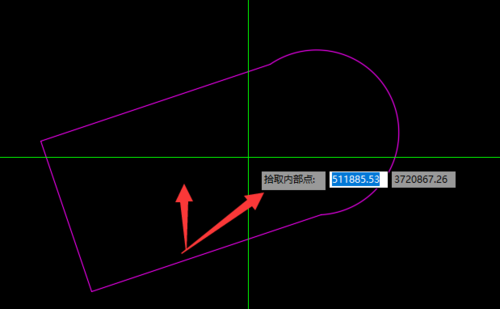

拾取不規則圖形中內部的任意一點,任意點擊下,將不規則圖形變成了一個封閉的區域。

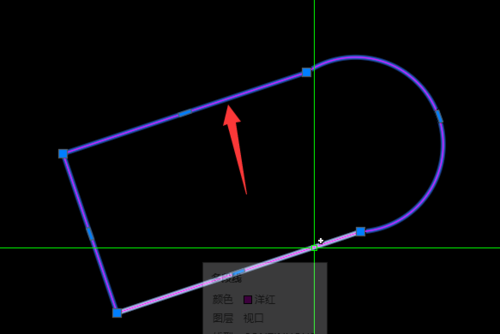

選中封閉圖形。

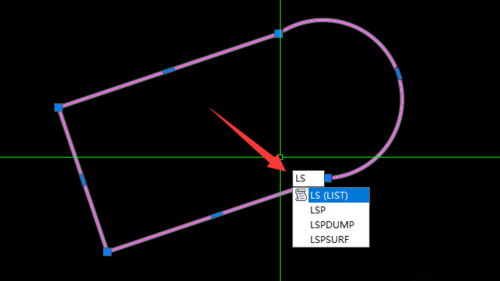

輸入快捷命令“l(fā)s”,回車。

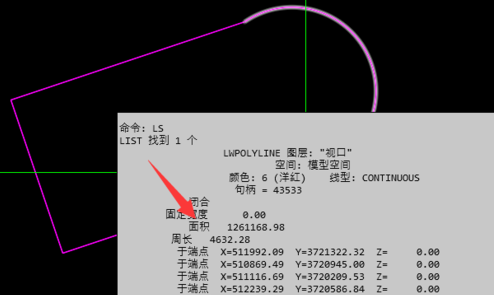

彈出面積結果,可見其面積。
