在CAD的使用過程中,如何把兩條并不相交的直線延長并且使它們相交呢?
今天小編就來給大家講解一下CAD中延長并相交兩條直線的簡便方法
1、首先,大家打開中望CAD軟件

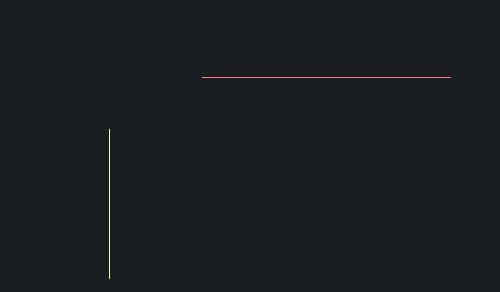

2、這里以下圖為例,可以看出兩條直線是不相交的

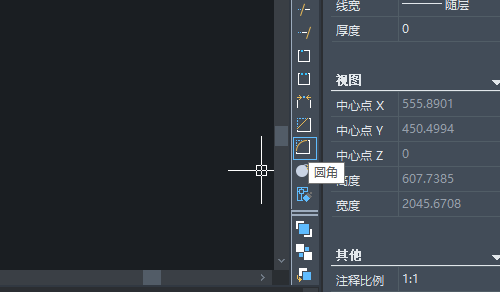

3、我們找到CAD軟件界面右邊的“圓角”命令,啟動圓角功能
4、根據命令行出現的指示完成相應的操作,輸入R,按回車鍵進行確認
5、默認圓角半徑為0,按回車鍵進行確認
6、根據相應的指示,使用鼠標左鍵連續點擊兩條直線

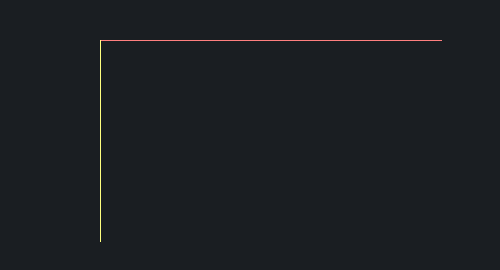

7、操作完成后,我們可以看到,原本并不相交的兩條直線就相交了
