CAD中提供了多種畫圓方法，今天我們來講一講三點畫圓（3P）時，如何精確捕捉各個點。如圖所示，我們需要畫過五邊形的一個角點且與大圓弧相切的圓，那么如何捕捉小圓的第三點垂足呢？
1、 首先，大家打開中望CAD軟件
2、 如圖所示，由于五邊形是一個整體，所以五邊形邊的垂足很難捕捉

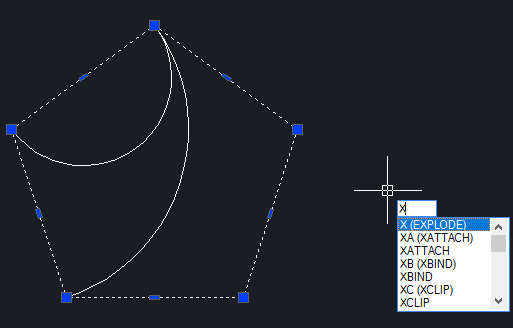

3、 此時我們可以選中五邊形，然后執行X命令，按回車鍵將五邊形分解

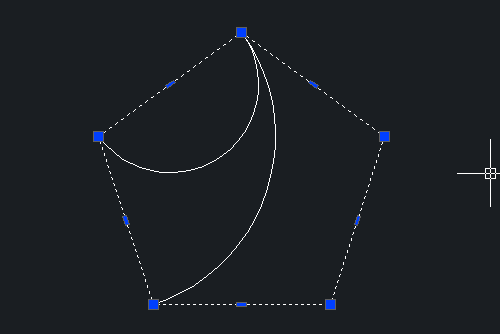

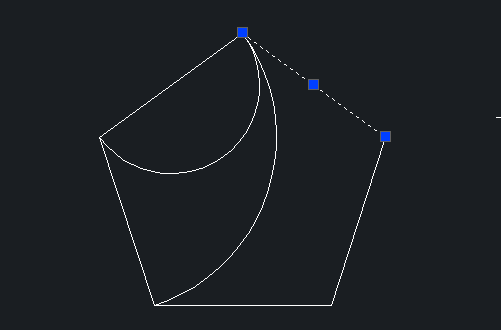

4、 分解后的五邊形如圖所示

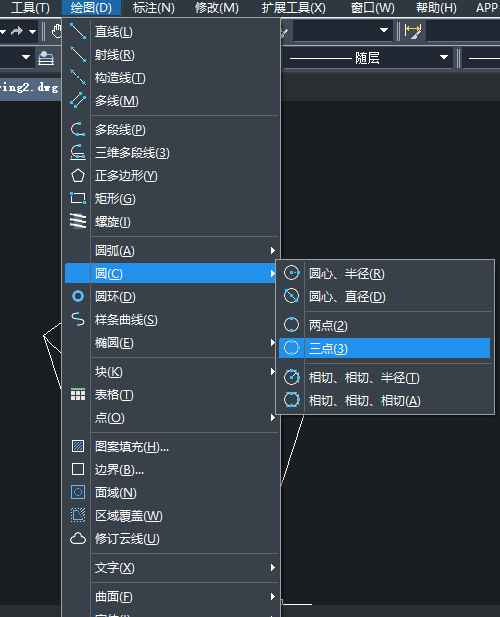

5、 點擊【繪圖】-【圓】-【三點】按鈕，執行【圓】命令

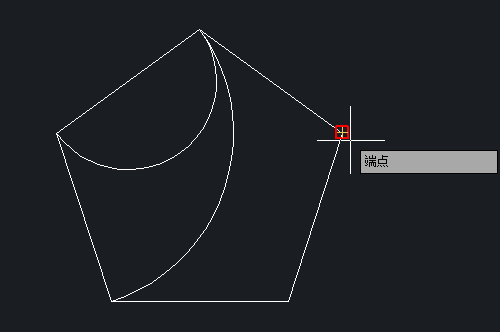

6、 如圖所示，捕捉五邊形的角點為圓的第一個點

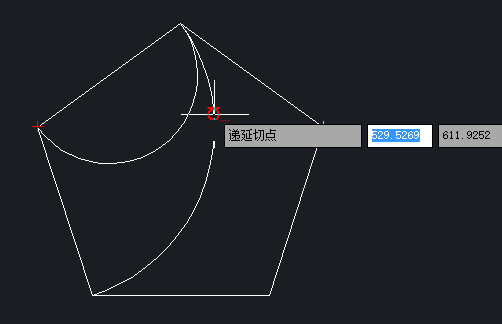

7、 在捕捉第二點之前，按住shift鍵，同時單擊鼠標右鍵，在彈出的對話框中選擇“切點”，然后在大圓弧上捕捉相切點

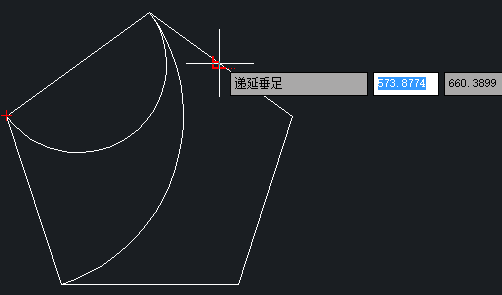

8、 在捕捉第二點之前，按住shift鍵，同時單擊鼠標右鍵，在彈出的對話框中選擇“垂足”，然后在大圓弧上捕捉垂直

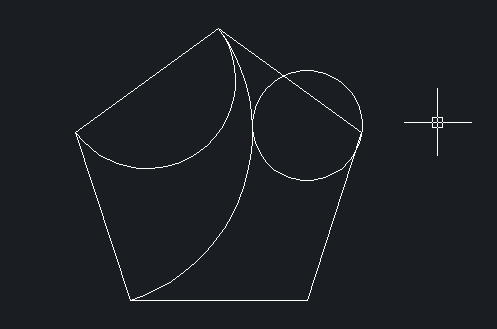

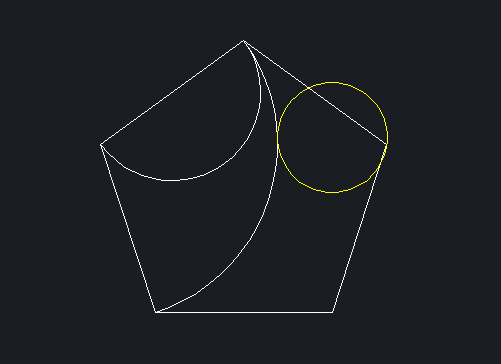

9、 最后在CAD中就繪制出了如圖所示的圖形
