在CAD繪圖軟件中，用戶可以利用其提供的三維動態觀察器實時控制和改變當前視口中的三維視圖，從而得到用戶所期望的效果。CAD的動態觀察有受約束的動態觀察、自由動態觀察和連續動態觀察三類。

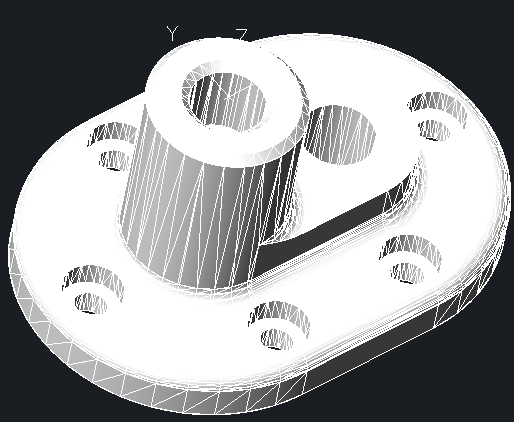

下面以觀察如圖所示的泵蓋為例，熟悉CAD的各種動態觀察操作。
1、 首先，大家打開中望CAD軟件
2、 在命令欄輸入3DO（3DORBIT），打開受約束的動態觀察

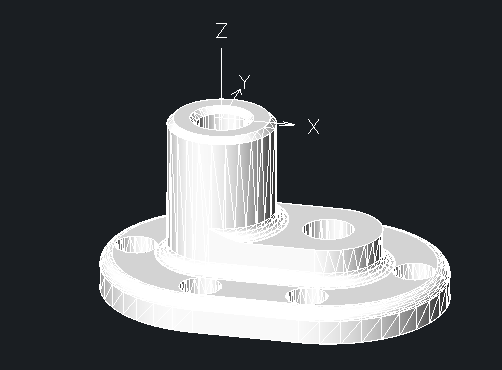

3、 在“受約束的動態觀察”環境下，我們觀察的視點會圍繞目標移動，但是視圖的目標是保持靜止的。從用戶的視點來看，三維模型會隨著光標的移動而移動。如果水平拖動鼠標，泵蓋將平行于世界坐標系的XY平面移動；若垂直拖動鼠標，泵蓋將沿著Z軸移動。

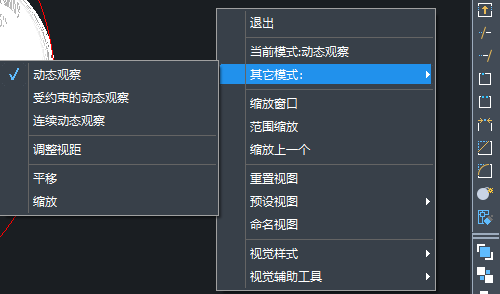

4、 此時在繪圖區域的空白處單擊鼠標右鍵，系統彈出如圖所示對話框
5、 在CAD中點擊其它模式：繼續彈出相應對話框，點擊動態觀察按鈕，將進入動態觀察環境

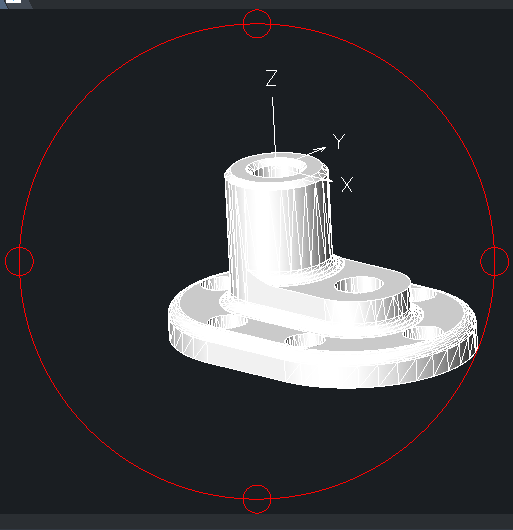

6、 如上圖所示，在“動態觀察”環境下，在當前視口出現一個紅色的大圓，在大圓上還有4個紅色的小圓。此時用戶可以通過拖動鼠標就可以對視圖進行旋轉觀察。

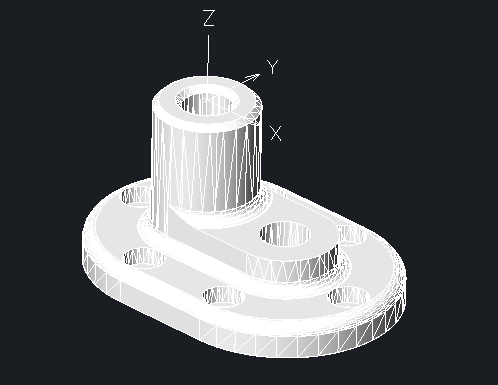

7、 同步驟4，點擊【其他模式】-【連續動態觀察】按鈕，此時進入“連續動態觀察”環境，按住鼠標左鍵并拖動，圖形將按鼠標拖動的方向旋轉，旋轉速度為鼠標拖動速度
