CAD如何修改圖紙比例
我們用CAD軟件繪制比較復雜的圖形時，我們需要修改圖紙的比例，怎么去調整呢？
1.我們打開CAD軟件
2.插入需要調整比例的圖紙，現在圖紙的比例是1:1.

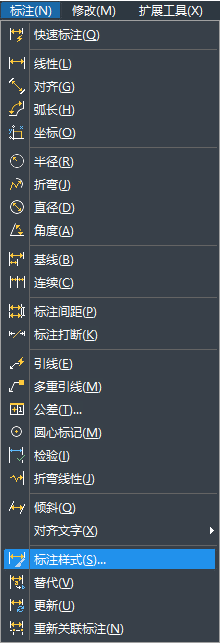

3.我們點擊“標注”在點擊“標注樣式”。

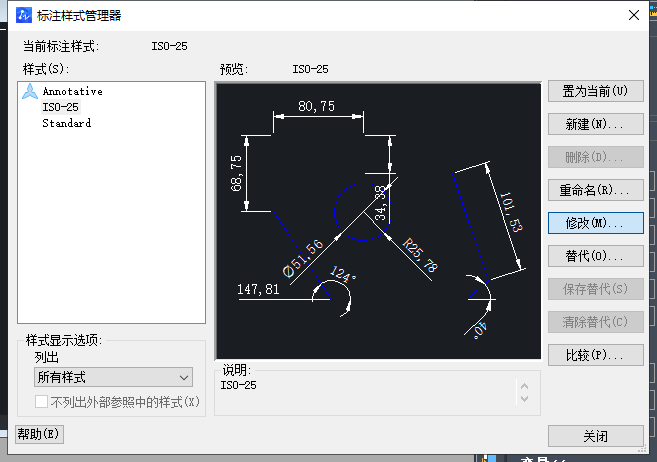

4. 然后，會彈出“標注樣式管理器”的對話框，我們點擊“修改”。

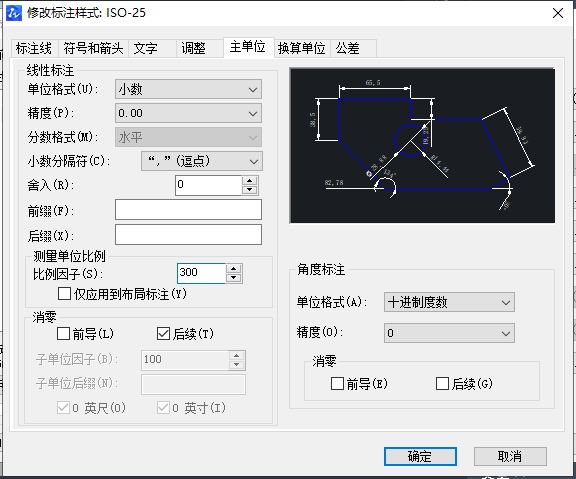

5. 點擊“主單位”把比例因子調整你需要的數值，這里我們舉例修改為300。

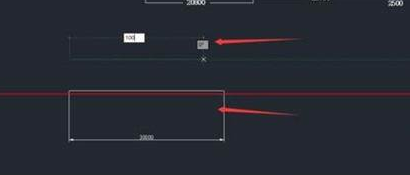

6. 現在我們來測試一下，我們畫一條100的線，我們來標注一下。

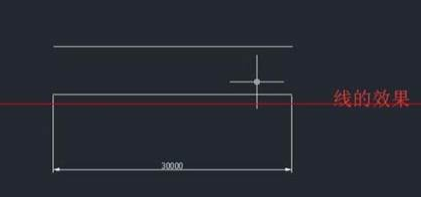

7. 就能看到標注的單位是30000。
