CAD中對象過濾器的使用技巧
在CAD繪圖軟件中，對象過濾器是指圖形搜索定位，，它的作用是幫助我們根據條件找到需求的對象。

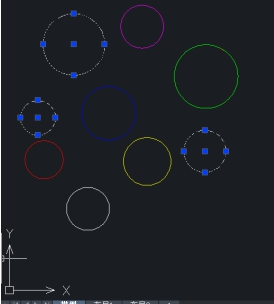

我們來看下圖有很多不同顏色的圓，這時我們就可以通過對象過濾器來幫我們找到自己的需求。
1.我們以白圓為例，在命令行輸入FI，回車，就可以打開圖形搜索定位。

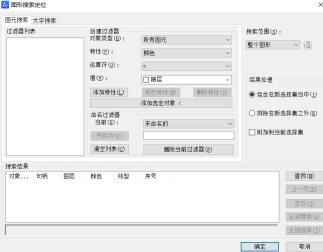

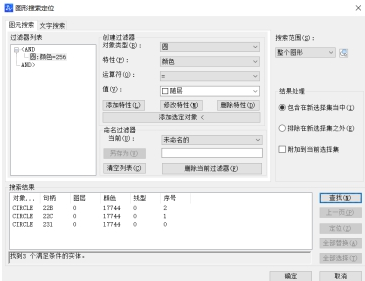

2.在彈出的圖形搜索定位對話框中將對象類型選擇為“圓”，特性為“顏色”，值選擇為“白色”，然后點擊下方的“添加特性”，單擊查找，它就會把符合條件的對象全部在查找結果中顯示出來：
3.我們單擊“確定”的話則會將查找結果在繪圖區域中顯示出來。
4.只要輸入自己需要的搜索條件就可以輕松把對象選擇出來了，是不是很方便呢！
