打斷合并命令在CAD中的使用方法
CAD繪圖軟件中我們如何使用打斷合并命令呢？本文是我的一些關于打斷合并命令的步驟方法介紹。
一、打斷功能

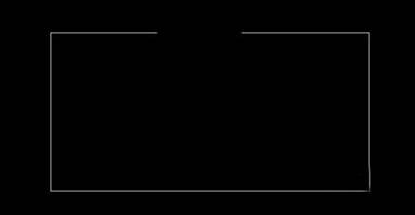

1、打開CAD軟件，任意繪制一個矩形，如下圖所示：
2、繪制完任意矩形之后，在上方菜單欄里找到【修改】選項，點擊彈出下拉菜單，在下拉菜單里找到【打斷】功能選項。
3、點擊【打斷】功能按鈕，現在繪制的矩形上任意選擇一個點，接下來再選擇第二個打斷點。

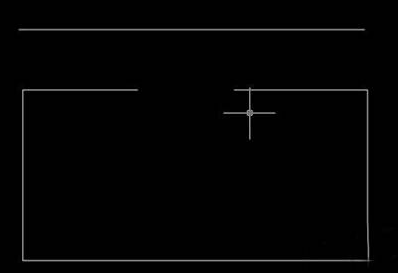

4、第二個打斷點選擇完畢后，點擊鼠標左鍵，即可完成對指定兩點之間的打斷操作，如下圖所示：
二、合并功能

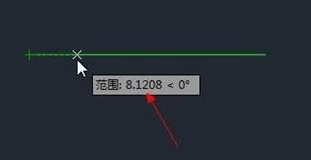

1、繪制任意一條直線，先用打斷功能將這條直線打斷，如下圖所示：
2、接下來再點擊上方菜單欄里的【修改】選項，彈出下拉菜單，選擇下拉菜單里的【合并】選項，點擊【合并】選項之后選擇要合并的兩條直線。

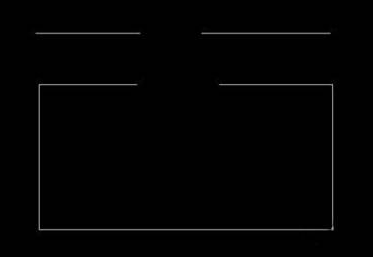

3、然后點擊【enter】按鈕，即可完成兩條直線的合并，如下圖所示：
