CAD構造線的作用
1.命令格式
命令行：Xline (XL)

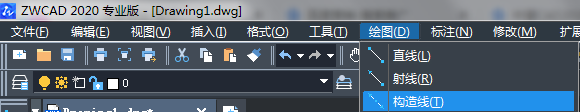

菜 單：[繪圖]→[構造線（T）]
工具欄：[繪圖]→[構造線]
構造線是沒有起點和終點的無窮延伸的直線。
2.操作步驟
通過對象捕捉節點（node）方式來確定構造線，構造線命令的選項介紹如下：
等分(B)：垂直于已知對象或平分已知對象繪制等分構造線。
水平(H)：平行于當前UCS的X軸繪制水平構造線。
豎直(V)：平行于當前UCS的Y軸繪制垂直構造線。
角度(A)：指定角度繪制帶有角度的構造線。
偏移(P)：以指定距離將選取的對象偏移并復制，使對象副本與原對象平行。
3.注意@
構造線作為臨時參考線用于輔助繪圖，參照完畢，應記住將其刪除，以免影響圖形的效果。
