CAD圖怎么放大，但是坐標不變？

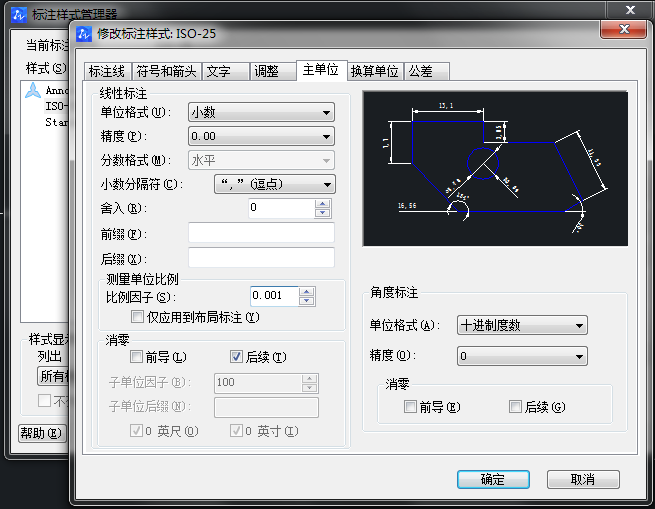

CAD圖怎么放大，但是坐標不變呢？方法：找到原點，以坐標原點(0,0）為基點所有物體放大1000倍。坐標標樣式里的測量比例因子改為0.001，如下圖所示：
CAD圖放大但坐標不變的具體解決步驟如下：

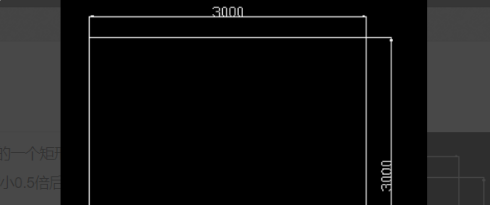

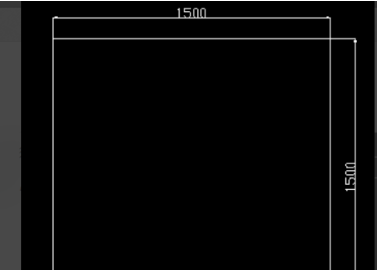

1、首先我們畫3000X3000的一個矩形，輸入快捷鍵命令SC把這個圖縮小0.5倍后，我們發現尺寸就變成1500X1500，坐標就變化了。

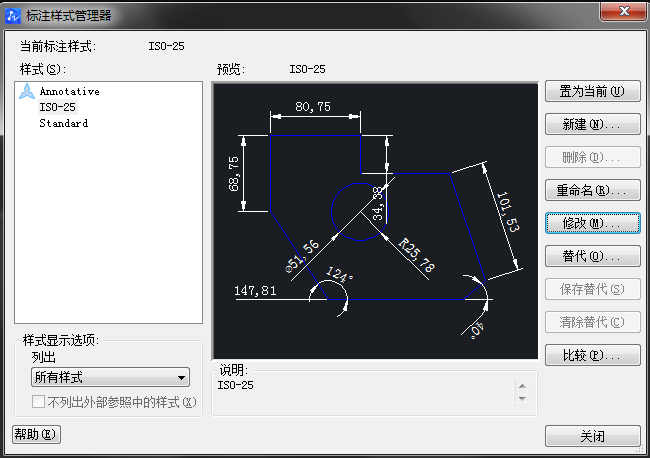

2、要保持原有的尺寸與坐標不變，需要在標注樣式里修改。輸入快捷鍵命令D后彈出以下的對話框。

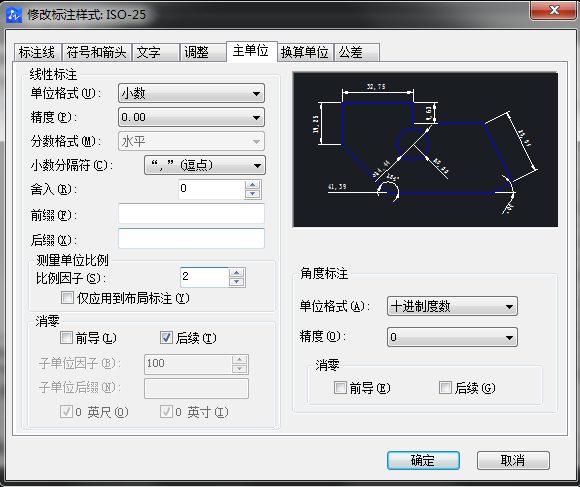

3、選擇右側的修改，點擊上方的主單位的標簽。在測量單位比例里由默認的1改為2。
4、然后點下方的確定，關閉這個對話框后可以看到之前的尺寸1500X1500又變成了3000X3000了。
5、同理如果圖是放大2倍的話，在測量單位的比例里要改成0.5就可以了。這樣原來標的尺寸可以保持不變。

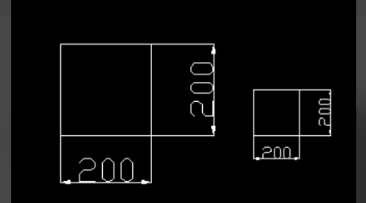

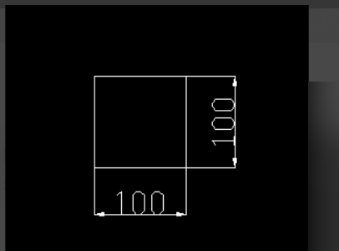

6、第二種方法把這個圖做成塊，選擇的時候和尺寸一起選。然后用這個塊進行縮放比例，原來標的尺寸不管是放大還是縮小都保持不變。
