CAD如何對比修改后的圖形
在用CAD繪圖時，我們在初稿的圖形和修改完后的圖形如何找出的不同。
1.首先，我們打開CAD軟件。

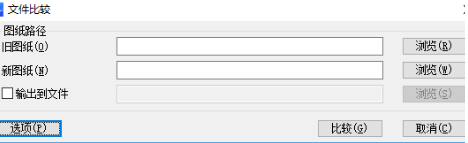

2.我們輸入“FCMP”命令，就會彈出一個“文件比較”對話框。

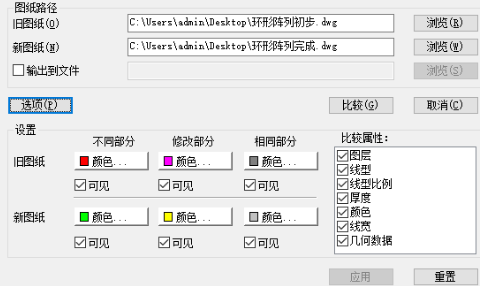

3. 我們分別插入兩個圖形，點擊“選項”再點擊“比較屬性”，這里我們可以根據自身的要求來勾選。
4.勾選之后，點擊“比較”，就可以看到圖形的不同了。

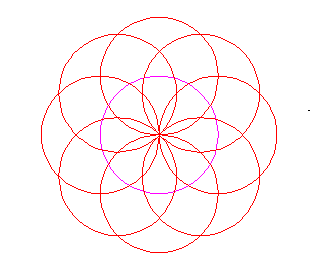

這是初稿圖形：

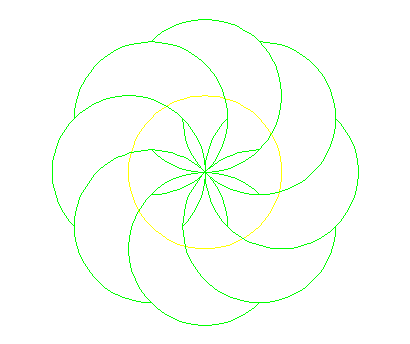

這時修改后的圖形：
