CAD螺桿圖怎么繪制？
1.首先，我們打開中望CAD軟件。

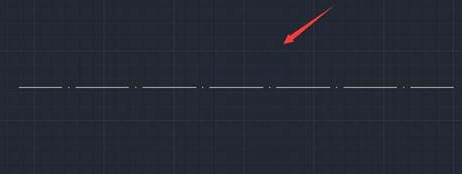

2.我們把線型設置為點畫線，然后找到“繪圖”直線命令，我們用直線命令畫出一條點畫線作為中心線，如下圖所示：

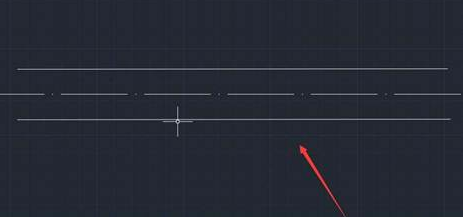

3.我們?cè)侔丫€型設置為實線，在中心線的上下各畫出一條直線，如下圖所示：

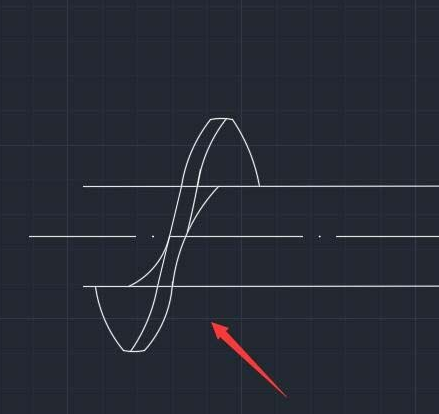

4.接著在菜單“繪圖”里找到圓弧命令，使用圓弧命令，在圖中畫出如圖所示圓弧線。

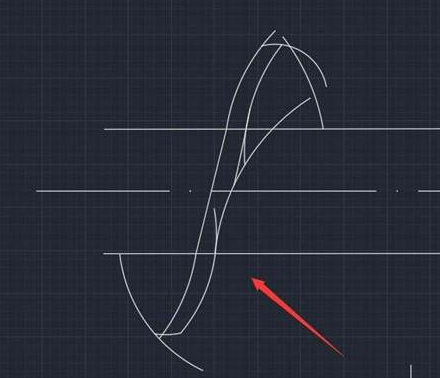

5.我們繪制好圓弧線以后，在菜單【修改】里找到修剪命令，點擊修剪命令，將多余的線進行刪除，如下圖所示：

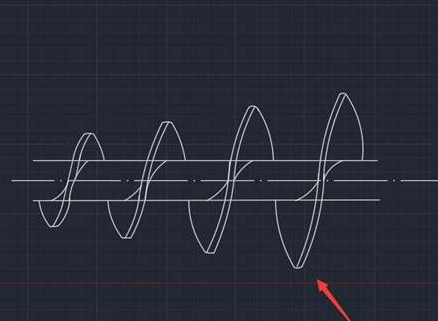

6.然后，我們?cè)僦貜?fù)執行以上的步驟進行操作，這樣我們的螺桿的圖形就畫好了！
