CAD柵格快捷鍵
CAD中的柵格有什么用呢？柵格相當于手工制圖中使用的坐標紙，它按照相等的間距在屏幕上設置柵格點。使用者可以通過柵格點數目來確定距離，從而達到精確繪圖的目的。柵格不是CAD圖形的一部分，打印時不會被輸出。
控制柵格顯示的方法如下。
快捷鍵：F7快捷鍵，切換開、關狀態。
狀態欄：單擊狀態欄上的【柵格顯示】按鈕。
用戶可以根據實際需要自定義柵格的間距、大小與樣式。在命令行中輸入DS【草圖設置】命 令，系統自動彈出【草圖設置】對話框，在【柵格間距】選項區中設置間距、大小與樣式。或是調用GRID命令，根據命令行提示同樣可以控制柵格的特性。
【實戰】修改柵格設置
1、單擊【快速訪問】工具欄中的【新建】按鈕，新建空白文件。
2、鼠標右擊狀態欄上的【柵格顯示】按鈕，選擇【設置】，系統彈出【草圖設置】對話框。

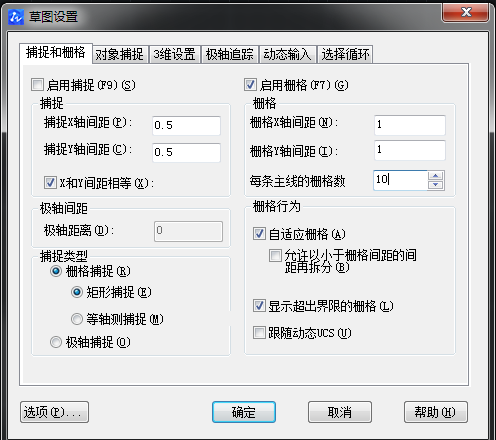

3、在【啟用柵格】選項區域，設置柵格X軸間距為1，柵格Y軸間距為1，每條主線之間的柵格數為10，如圖所示。
4、單擊【確定】按鈕，完成修改柵格設置。
推薦閱讀：機械設計
推薦閱讀：機械制圖
