CAD同時標注單位數值技巧
如果在中望CAD軟件中繪圖時，想同時標注毫米和英寸單位的數值該怎么去設置呢？

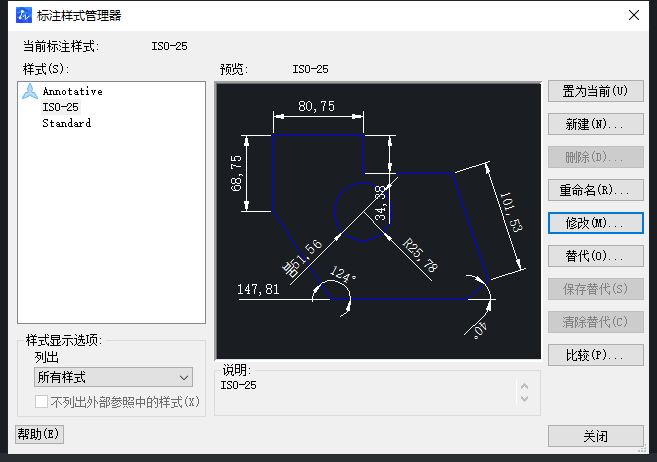

1. 首先我們打開中望CAD軟件，在命令欄輸入“D”命令，彈出標注樣式管理器。

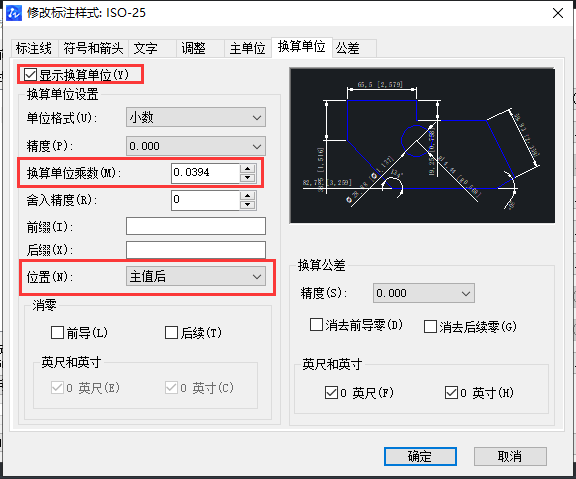

2. 我們點擊“修改”，進入“換算單位”，顯示換算單位勾選，在換算單位乘數后輸入值1/25.4=0.03937007874，如圖：

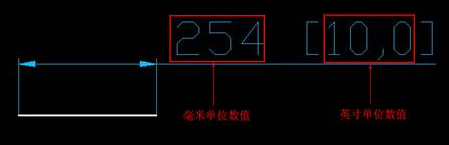

3. 點擊確定，然后試試標注效果：
